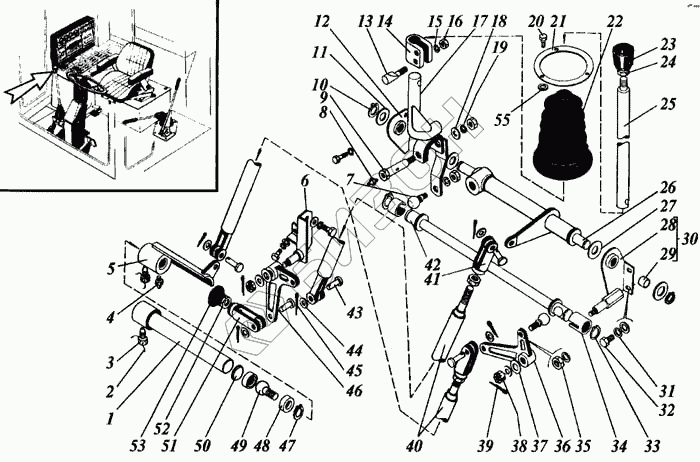

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Управление коробкой диапазонов
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.04.12.130Б | Шток |
Загрузка ...
|
|
| 1 | РСМ-8Б.04.12.020А | Шток |
Загрузка ...
|
|
| 2 | РСМ-10.04.12.623 | Проволока |
Загрузка ...
|
|
| 3 | 3518020-46366 | Болт штока |
Загрузка ...
|
|
| 4 | 1.2Ц6хр | Масленка |
Загрузка ...
|
|
| 5 | РСМ-10Б.04.12.090 | Рычаг |
Загрузка ...
|
|
| 6 | РСМ-10Б.04.12.060 | Кронштейн |
Загрузка ...
|
|
| 7 | РСМ-10.04.12.614Б | Палец |
Загрузка ...
|
|
| 8 | 2.2.90Ц6хр | Масленка |
Загрузка ...
|
|
| 9 | РСМ-10.04.12.617Б | Ось |
Загрузка ...
|
|
| 10 | С20 | Кольцо ГОСТ 13942-86 |
Загрузка ...
|
|
| 11 | С20х1,0.01.019 | Шайба |
Загрузка ...
|
|
| 12 | РСМ-10.04.12.110А | Кронштейн со втулкой |
Загрузка ...
|
|
| 13 | РСМ-10.04.12.625 | Клин |
Загрузка ...
|
|
| 14 | РСМ-10.04.12.305Б | Муфта |
Загрузка ...
|
|
| 15 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 16 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 17 | РСМ-10.04.12.070Б | Рычаг |
Загрузка ...
|
|
| 18 | С12х2,0.01.019 | Шайба |
Загрузка ...
|
|
| 19 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 20 | М8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | РСМ-10.04.01.401Б | Кольцо прижимное |
Загрузка ...
|
|
| 22 | РСМ-10.04.01.001Б | Чехол |
Загрузка ...
|
|
| 23 | РСМ-100.25.12.080 | Рукоятка |
Загрузка ...
|
|
| 24 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 25 | РСМ-10Б.04.12.605 | Рычаг |
Загрузка ...
|
|
| 26 | РСМ-10.04.12.030Б | Вал |
Загрузка ...
|
|
| 27 | С20х2,0.01.019 | Шайба |
Загрузка ...
|
|
| 28 | РСМ-10.04.12.160А | Кронштейн |
Загрузка ...
|
|
| 29 | РСМ-10.04.12.003А | Втулка |
Загрузка ...
|
|
| 30 | РСМ-10.04.12.150А | Кронштейн со втулкой |
Загрузка ...
|
|
| 31 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 32 | М10-8gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | С16 | Кольцо ГОСТ 13942-86 |
Загрузка ...
|
|
| 34 | РСМ-10.04.12.616Б | Втулка |
Загрузка ...
|
|
| 35 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 36 | РСМ-10.04.12.202А | Рычаг |
Загрузка ...
|
|
| 37 | С16х1,0.01.019 | Кольцо |
Загрузка ...
|
|
| 38 | М12-7Н.6.019 | Гайка |
Загрузка ...
|
|
| 39 | 3,2х25.019 | Шплинт |
Загрузка ...
|
|
| 40 | РСМ-10.04.12.140А | Тяга |
Загрузка ...
|
|
| 41 | 54-30117 | Вилка |
Загрузка ...
|
|
| 42 | РСМ-10.04.12.080А | Тяга |
Загрузка ...
|
|
| 43 | 6-10в12х28.35Ц9хр | Ось |
Загрузка ...
|
|
| 44 | 10х2.01.019 | Шайба |
Загрузка ...
|
|
| 45 | 2,5х25.019 | Шплинт |
Загрузка ...
|
|
| 46 | РСМ-10.04.12.201А | Рычаг |
Загрузка ...
|
|
| 47 | В20 | Кольцо |
Загрузка ...
|
|
| 48 | РСМ-10.04.12.612 | Сухарик |
Загрузка ...
|
|
| 49 | РСМ-10.04.12.611 | Палец |
Загрузка ...
|
|
| 50 | 1-1-3-22,4х12,5х0,8х0,6 | Пружина тарельчатая |
Загрузка ...
|
|
| 51 | РСМ-10.04.12.306 | Вилка |
Загрузка ...
|
|
| 52 | М12х1,25-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 53 | РСМ-10.04.12.002 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
