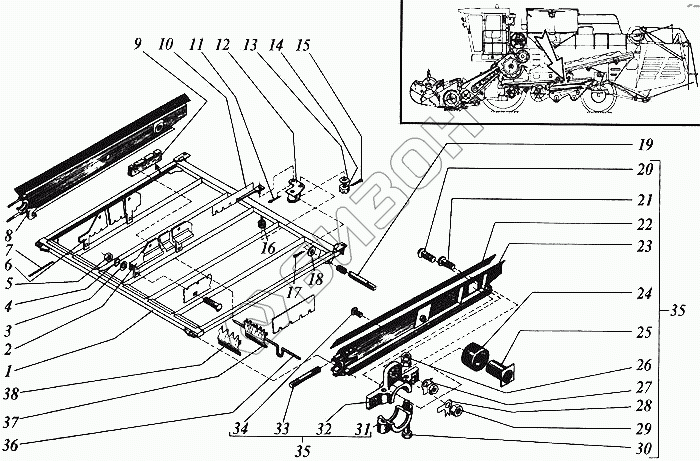

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Решето верхнее
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
36
37
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10Б.01.06.040 | Рама |
Загрузка ...
|
|
| 1 | РСМ-8Б.01.06.040 | Рама |
Загрузка ...
|
|
| 2 | РСМ-10Б.01.06.080 | Прижим |
Загрузка ...
|
|
| 3 | С6х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 4 | 6Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 5 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 6 | РСМ-10Б.01.06.070 | Прижим |
Загрузка ...
|
|
| 7 | РСМ-10.01.04.004 | Шнур |
Загрузка ...
|
|
| 8 | РСМ-10Б.01.06.010 | Борт верхнего решета |
Загрузка ...
|
|
| 9 | РСМ-10Б.01.04.901-01 | Брус |
Загрузка ...
|
|
| 10 | РСМ-10Б.01.06.150 | Планка регулировочная |
Загрузка ...
|
|
| 11 | 3,2х16.019 | Шплинт |
Загрузка ...
|
|
| 12 | РСМ-10Б.01.06.330 | Рычаг |
Загрузка ...
|
|
| 13 | С10х3,0.01.019 | Шайба |
Загрузка ...
|
|
| 14 | М10-6Н.04.35.019 | Гайка |
Загрузка ...
|
|
| 15 | 2,5х25.019 | Шплинт |
Загрузка ...
|
|
| 16 | 60926 | Пружина |
Загрузка ...
|
|
| 17 | 4,0х22.019 | Шплинт |
Загрузка ...
|
|
| 18 | С12х3,0.01.019 | Шайба |
Загрузка ...
|
|
| 19 | РСМ-8Б.01.06.410 | Винт |
Загрузка ...
|
|
| 19 | РСМ-10Б.01.06.410 | Винт |
Загрузка ...
|
|
| 20 | М12х30 | Шпилька |
Загрузка ...
|
|
| 21 | М10х30 | Болт |
Загрузка ...
|
|
| 22 | РСМ-10Б.01.06.001 | Отлив |
Загрузка ...
|
|
| 23 | РСМ-10Б.01.06.020-01 | Борт |
Загрузка ...
|
|
| 23 | РСМ-10Б.01.06.020 | Борт |
Загрузка ...
|
|
| 24 | 44Б-00239 | Втулка |
Загрузка ...
|
|
| 25 | РСМ-10Б.01.06.170 | Втулка |
Загрузка ...
|
|
| 26 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 27 | 10х2.01.019 | Шайба |
Загрузка ...
|
|
| 28 | 12х2.01.019 | Шайба |
Загрузка ...
|
|
| 29 | М12.6Н.019 | Гайка |
Загрузка ...
|
|
| 30 | М10х6gх80.88.35.019 | Болт |
Загрузка ...
|
|
| 31 | 54-30127-01 | Крышка |
Загрузка ...
|
|
| 32 | РСМ-10Б.01.06.101 | Крышка |
Загрузка ...
|
|
| 33 | М12-6gх90.109.40.026 | Болт |
Загрузка ...
|
|
| 34 | 140-5х14.01.10КП016 | Заклепка |
Загрузка ...
|
|
| 35 | РСМ-10Б.01.06.010-01 | Борт в сборе |
Загрузка ...
|
|
| 36 | РСМ-8.01.04.601-01 | Ось гребенок |
Загрузка ...
|
|
| 36 | РСМ-10.01.04.601 | Ось гребенок |
Загрузка ...
|
|
| 37 | РСМ-8Б.01.06.414 | Гребенка |
Загрузка ...
|
|
| 37 | РСМ-10Б.01.06.414 | Гребенка |
Загрузка ...
|
|
| 38 | РСМ-8.01.06.404 | Гребенка |
Загрузка ...
|
|
| 38 | РСМ-10.01.06.404 | Гребенка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
