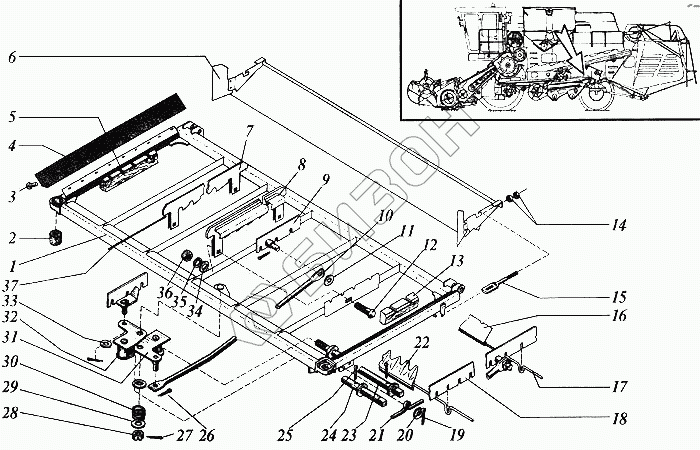

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Удлинитель
1
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10Б.01.06.060 | Рамка |
Загрузка ...
|
|
| 1 | РСМ-8Б.01.06.060 | Рамка |
Загрузка ...
|
|
| 2 | 54-00795 | Втулка |
Загрузка ...
|
|
| 3 | 140-5х14.01.10КП016 | Заклепка |
Загрузка ...
|
|
| 4 | РСМ-10Б.01.06.002 | Отлив |
Загрузка ...
|
|
| 5 | РСМ-10Б.01.06.901-01 | Брус |
Загрузка ...
|
|
| 6 | РСМ-8Б.01.06.220 | Лоток |
Загрузка ...
|
|
| 6 | РСМ-10Б.01.06.220 | Лоток |
Загрузка ...
|
|
| 7 | РСМ-10Б.01.06.250 | Прижим |
Загрузка ...
|
|
| 8 | РСМ-10Б.01.06.260 | Прижим |
Загрузка ...
|
|
| 9 | РСМ-10Б.01.06.180 | Планка регулировочная |
Загрузка ...
|
|
| 10 | РСМ-10Б.01.06.605 | Тяга |
Загрузка ...
|
|
| 11 | С8х2.01.019 | Шайба |
Загрузка ...
|
|
| 12 | М6х16 | Болт |
Загрузка ...
|
|
| 13 | РСМ-10Б.01.06.901 | Брус |
Загрузка ...
|
|
| 14 | М8-6Н.019 | Гайка |
Загрузка ...
|
|
| 15 | РСМ-10Б.01.06.611 | Тяга |
Загрузка ...
|
|
| 16 | РСМ-10.01.06.407А-01 | Гребенка |
Загрузка ...
|
|
| 16 | РСМ-8.01.06.407А-01 | Гребенка |
Загрузка ...
|
|
| 17 | РСМ-10Б.01.06.603 | Ось гребенок |
Загрузка ...
|
|
| 17 | РСМ-8.01.04.601-01 | Ось гребенок |
Загрузка ...
|
|
| 18 | РСМ-10Б.01.06.160 | Планка регулировочная |
Загрузка ...
|
|
| 19 | 3,2х25.019 | Шплинт |
Загрузка ...
|
|
| 20 | 10х2.01.019 | Шайба |
Загрузка ...
|
|
| 21 | РСМ-10Б.01.06.615 | Пружина |
Загрузка ...
|
|
| 22 | РСМ-8.01.06.404 | Гребенка |
Загрузка ...
|
|
| 22 | РСМ-10.10.06.404 | Гребенка |
Загрузка ...
|
|
| 23 | РСМ-8Б.01.06.410 | Винт |
Загрузка ...
|
|
| 23 | РСМ-10Б.01.06.410 | Винт |
Загрузка ...
|
|
| 24 | РСМ-10Б.01.06.410-01 | Винт |
Загрузка ...
|
|
| 24 | РСМ-8Б.01.06.410-01 | Винт |
Загрузка ...
|
|
| 25 | 4,0х22.019 | Шплинт |
Загрузка ...
|
|
| 26 | 2,0х14.019 | Шплинт |
Загрузка ...
|
|
| 27 | 2,5х25.019 | Шплинт |
Загрузка ...
|
|
| 28 | М10-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 29 | С10х3,0.01.019 | Шайба |
Загрузка ...
|
|
| 30 | 60926 | Пружина |
Загрузка ...
|
|
| 31 | РСМ-10Б.01.06.280 | Рычаг |
Загрузка ...
|
|
| 32 | РСМ-10Б.01.06.330 | Рычаг |
Загрузка ...
|
|
| 33 | С10х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 34 | С6х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 35 | 6Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 36 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 37 | РСМ-10Б.01.04.002-01 | Шнур |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
