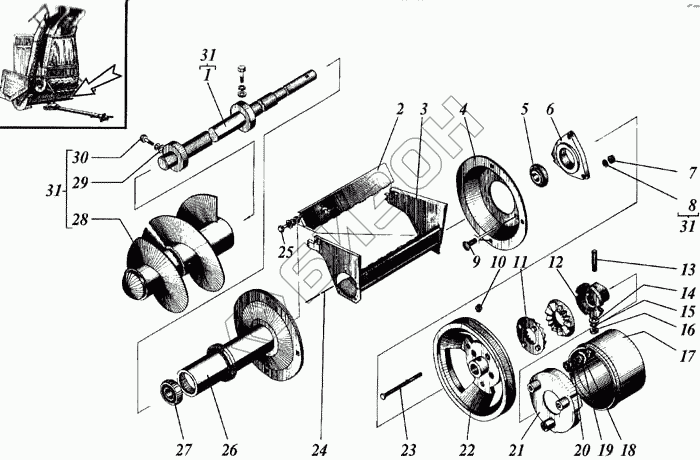

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Шнек
1
2
2
3
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
28
29
30
31
31
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.14.02.050В | Вал шнека |
Загрузка ...
|
|
| 2 | РСМ-10Б.14.52.020 | Доска скатная |
Загрузка ...
|
|
| 2 | РСМ-8Б.14.52.020 | Доска скатная |
Загрузка ...
|
|
| 3 | РСМ-10Б.14.52.010 | Кожух |
Загрузка ...
|
|
| 3 | РСМ-8Б.14.52.010 | Кожух |
Загрузка ...
|
|
| 4 | РСМ-10.14.02.404 | Фланец |
Загрузка ...
|
|
| 5 | 1680206К7С17 | Подшипник или 1680206К10С27 |
Загрузка ...
|
|
| 6 | Н.027.104 | Корпус подшипника |
Загрузка ...
|
|
| 7 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 8 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 9 | М10х35 | Болт |
Загрузка ...
|
|
| 10 | 1.2.Ц6хр | Масленка |
Загрузка ...
|
|
| 11 | 60302 | Муфта пробуксовывающая |
Загрузка ...
|
|
| 12 | 54-20138 | Втулка муфты пробуксовывающей |
Загрузка ...
|
|
| 14 | С8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 15 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 16 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 17 | 54-00559 | Кожух предохранительный |
Загрузка ...
|
|
| 18 | С10х3.01.019 | Шайба |
Загрузка ...
|
|
| 19 | 54-40578 | Шайба специальная |
Загрузка ...
|
|
| 20 | 61432 | Пружина муфты |
Загрузка ...
|
|
| 21 | 54-2-21-2-1А | Шайба муфты |
Загрузка ...
|
|
| 22 | РСМ-10.14.02.101А | Шкив |
Загрузка ...
|
|
| 23 | М10-6gх150.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | РСМ-8.14.02.601 | Ось |
Загрузка ...
|
|
| 24 | РСМ-10.14.02.605А | Ось |
Загрузка ...
|
|
| 25 | М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | РСМ-10.14.02.060Б | Труба |
Загрузка ...
|
|
| 27 | 1580206С17 | Подшипник |
Загрузка ...
|
|
| 28 | РСМ-8.14.02.060 | Шнек |
Загрузка ...
|
|
| 28 | РСМ-10.14.02.170 | Шнек |
Загрузка ...
|
|
| 29 | С10х2.01.019 | Шайба |
Загрузка ...
|
|
| 30 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 31 | РСМ-8.14.02.010В | Шнек половы в сборе |
Загрузка ...
|
|
| 31 | РСМ-10.14.02.010В | Шнек половы в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
