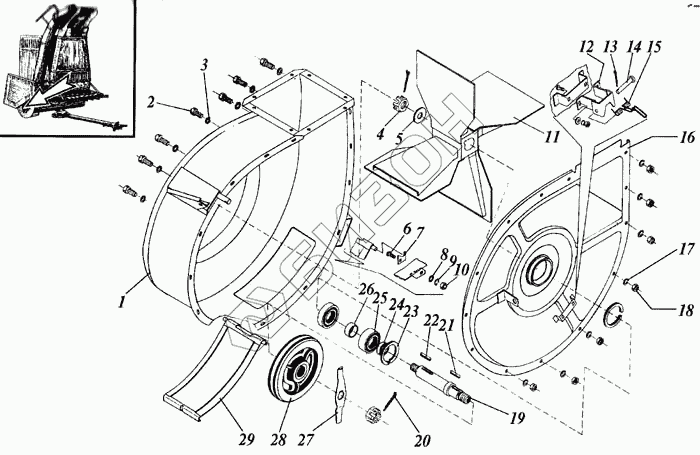

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Вентилятор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10Б.14.51.010 | Кожух |
Загрузка ...
|
|
| 2 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 3 | С8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 4 | М24х2-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 5 | С24х6.01.019 | Шайба |
Загрузка ...
|
|
| 6 | М6х20 | Болт |
Загрузка ...
|
|
| 7 | РСМ-10Б.14.51.501 | Зацеп |
Загрузка ...
|
|
| 8 | С6х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 9 | 6Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 10 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 11 | РСМ-10Б.14.51.060 | Крылач |
Загрузка ...
|
|
| 12 | РСМ-10Б.14.51.070 | Кронштейн |
Загрузка ...
|
|
| 13 | 2х16.019 | Шплинт |
Загрузка ...
|
|
| 14 | 6-8b12х60.35.Ц9хр | Ось |
Загрузка ...
|
|
| 15 | РСМ-10.01.00.629 | Пружина |
Загрузка ...
|
|
| 16 | РСМ-10Б.14.51.050 | Крышка вентилятора |
Загрузка ...
|
|
| 17 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 18 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 19 | РСМ-10Б.14.51.601 | Вал |
Загрузка ...
|
|
| 20 | 5х32.019 | Шплинт |
Загрузка ...
|
|
| 21 | 8х7х32 | Шпонка |
Загрузка ...
|
|
| 22 | 12х8х90 | Шпонка |
Загрузка ...
|
|
| 23 | С62 | Кольцо ГОСТ 13943-86 |
Загрузка ...
|
|
| 24 | РСМ-10.14.28.804 | Втулка (для комбайнов с копнителем) |
Загрузка ...
|
|
| 25 | 280-180206АС17 | Подшипник или 180206К10С27 |
Загрузка ...
|
|
| 25 | 180206К10С27 | Подшипник |
Загрузка ...
|
|
| 26 | РСМ-10.14.01.803 | Втулка |
Загрузка ...
|
|
| 27 | РСМ-10Б.14.51.404А | Флажок |
Загрузка ...
|
|
| 28 | РСМ-10Б.14.51.101 | Шкив диаметр 300 мм |
Загрузка ...
|
|
| 29 | РСМ-10Б.14.51.030 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
