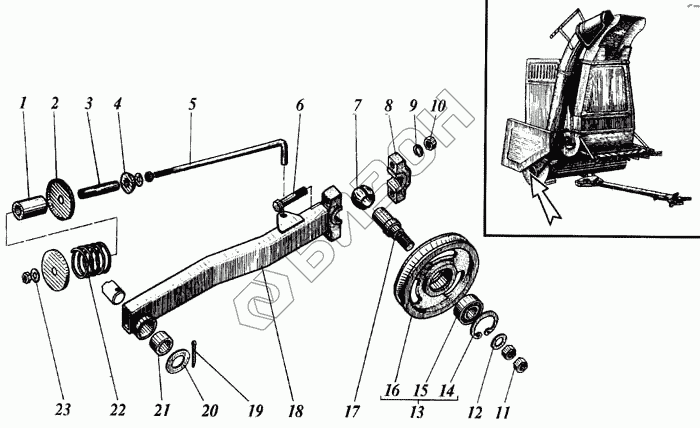

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Установка ролика натяжного привода вентилятора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.01.30.018 | Втулка |
Загрузка ...
|
|
| 2 | РСМ-10.01.30.461 | Тарелка |
Загрузка ...
|
|
| 3 | РСМ-10.01.30.834 | Втулка (для комбайнов с измельчителем) |
Загрузка ...
|
|
| 4 | 54-00732 | Шайба сферическая (для комбайнов с измельчителем) |
Загрузка ...
|
|
| 5 | РСМ-10Б.14.50.602 | Тяга |
Загрузка ...
|
|
| 6 | М10-6gх65.88.35.019 | Болт |
Загрузка ...
|
|
| 7 | РСМ-10.01.30.608 | Втулка |
Загрузка ...
|
|
| 8 | РСМ-10.14.00.301 | Крышка |
Загрузка ...
|
|
| 9 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 10 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 11 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 12 | С16х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 13 | РСМ-10.01.30.720 | Шкив в сборе |
Загрузка ...
|
|
| 14 | С47 | Кольцо ГОСТ 13943-86 |
Загрузка ...
|
|
| 15 | 180204С17 | Подшипник или 180204К10С27 |
Загрузка ...
|
|
| 15 | 180204К10С27 | Подшипник или 180204С17 |
Загрузка ...
|
|
| 16 | РСМ-10.01.30.112А | Шкив |
Загрузка ...
|
|
| 17 | РСМ-10Б.14.50.613А | Ось |
Загрузка ...
|
|
| 18 | РСМ-10Б.14.50.290А | Рычаг |
Загрузка ...
|
|
| 19 | 3,2х2,5.019 | Шплинт |
Загрузка ...
|
|
| 20 | С20х3,9.01.019 | Шайба |
Загрузка ...
|
|
| 21 | РСМ-10.01.30.003А | Втулка |
Загрузка ...
|
|
| 22 | 54-60878 | Пружина |
Загрузка ...
|
|
| 23 | С10х2,0.01.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
