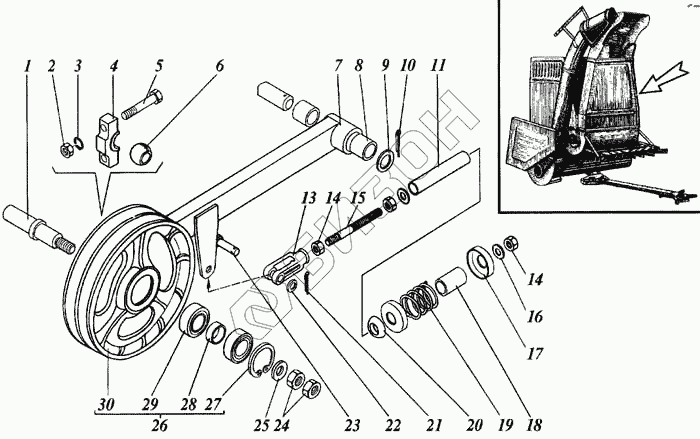

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Установка ролика
1
2
3
4
5
6
7
8
9
10
11
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.14.00.607В | Палец |
Загрузка ...
|
|
| 2 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 3 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 4 | РСМ-10.14.00.301 | Крышка |
Загрузка ...
|
|
| 5 | М10-6gх65.88.35.019 | Болт |
Загрузка ...
|
|
| 6 | РСМ-10.01.30.608 | Втулка |
Загрузка ...
|
|
| 7 | РСМ-10Б. 14.50.140 | Кронштейн |
Загрузка ...
|
|
| 8 | РСМ-10.01.30.016 | Втулка |
Загрузка ...
|
|
| 9 | С30х3,9.01.019 | Шайба |
Загрузка ...
|
|
| 10 | 4х36.019 | Шплинт |
Загрузка ...
|
|
| 11 | РСМ-10Б.14.50.802 | Втулка |
Загрузка ...
|
|
| 12 | РСМ-10Б.14.50.200А | Тяга в сборе |
Загрузка ...
|
|
| 13 | 54-30117 | Вилка |
Загрузка ...
|
|
| 14 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 15 | РСМ-10Б.14.50.608 | Тяга |
Загрузка ...
|
|
| 16 | С12х3.01.019 | Шайба |
Загрузка ...
|
|
| 17 | РСМ-10Б.14.50.413 | Тарелка |
Загрузка ...
|
|
| 18 | РСМ-10.01.45.823 | Втулка |
Загрузка ...
|
|
| 19 | РСМ-10Б.14.50.601 | Пружина |
Загрузка ...
|
|
| 20 | 54-00732 | Шайба сферическая (для комбайнов с измельчителем) |
Загрузка ...
|
|
| 21 | 2х16.019 | Шплинт |
Загрузка ...
|
|
| 22 | С8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 23 | 6-8b12х35.35.Ц9хр | Ось |
Загрузка ...
|
|
| 24 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 25 | С16х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 26 | РСМ-10.14.00.150А | Шкив в сборе |
Загрузка ...
|
|
| 27 | С52 | Крльцо ГОСТ 13943-86 |
Загрузка ...
|
|
| 28 | РСМ-10.14.00.814 | Втулка |
Загрузка ...
|
|
| 29 | 180205К10С27 | Подшипник или 180205АС17 |
Загрузка ...
|
|
| 29 | 180205АС17 | Подшипник или 180205К10С27 |
Загрузка ...
|
|
| 30 | РСМ-10.14.00.160В | Шкив |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
