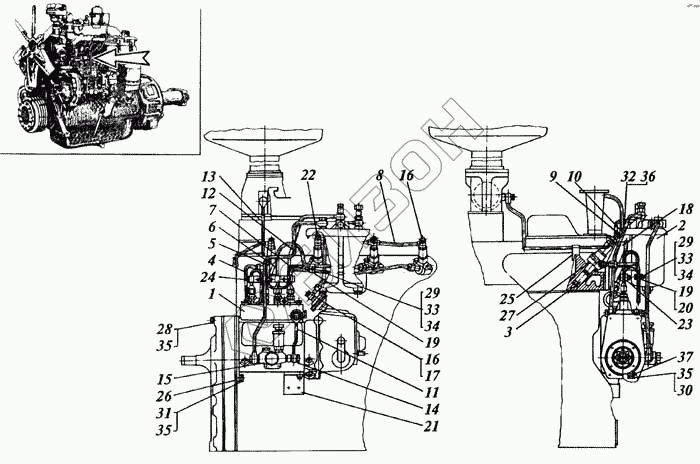

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Система топливная
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
33
34
34
35
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | В14М.80.16.001 | Топливный насос |
Загрузка ...
|
|
| 2 | 25.1117010-03.02 | Топливный фильтр тонкой очистки ФТ-150А |
Загрузка ...
|
|
| 3 | 39.112010-01 | Форсунка ФД-22М |
Загрузка ...
|
|
| 4 | 14Н-15С3-4 | Топливопровод к первому цилиндру |
Загрузка ...
|
|
| 5 | 14Н-15С4-5 | Топливопровод ко второму цилиндру |
Загрузка ...
|
|
| 6 | 14-15С5-4 | Топливопровод к третьему цилиндру |
Загрузка ...
|
|
| 7 | 14-15С6-4 | Топливопровод к четвертому цилиндру |
Загрузка ...
|
|
| 8 | 20-15С8 | Топливопровод слива |
Загрузка ...
|
|
| 9 | 18Н-15С10 | Топливопровод слива |
Загрузка ...
|
|
| 10 | 31-15С14-2 | Трубка от фильтра к насосу |
Загрузка ...
|
|
| 11 | 14-15С15Б | Топливопровод перепуска |
Загрузка ...
|
|
| 12 | 18Н-15С16 | Трубка от помпы к фильтру |
Загрузка ...
|
|
| 13 | 20-15С17-3 | Топливопровод слива |
Загрузка ...
|
|
| 14 | СМД7-1536 | Болт |
Загрузка ...
|
|
| 15 | СМД7-1539А | Прокладка |
Загрузка ...
|
|
| 16 | СМД7-1590А-01 | Болт зажимной |
Загрузка ...
|
|
| 17 | СМД7-1591А | Прокладка |
Загрузка ...
|
|
| 18 | 18Н-1544 | Кронштейн |
Загрузка ...
|
|
| 19 | 14-1540 | Планка зажима |
Загрузка ...
|
|
| 20 | 14-1567 | Подкладка |
Загрузка ...
|
|
| 21 | 14-1574-1 | Кронштейн |
Загрузка ...
|
|
| 22 | 14-1595 | Болт зажимной |
Загрузка ...
|
|
| 23 | 14-1597 | Подкладка |
Загрузка ...
|
|
| 24 | 14-1598 | Планка зажима |
Загрузка ...
|
|
| 25 | 20-1504 | Хомут |
Загрузка ...
|
|
| 26 | 54.15.434 | Прокладка насоса топливного |
Загрузка ...
|
|
| 27 | 60-15123.00 | Кольцо уплотняющее |
Загрузка ...
|
|
| 28 | М10-6gх85.88 | Болт |
Загрузка ...
|
|
| 29 | М8-6gх25.56 | Болт |
Загрузка ...
|
|
| 30 | М10-6gх25.56 | Болт |
Загрузка ...
|
|
| 31 | М10-6gх30.56 | Болт |
Загрузка ...
|
|
| 32 | М14-6gх40.88 | Болт |
Загрузка ...
|
|
| 33 | М8-6Н.6 | Гайка |
Загрузка ...
|
|
| 34 | 8.65Г.05 | Шайба |
Загрузка ...
|
|
| 35 | 10.65Г.05 | Шайба |
Загрузка ...
|
|
| 36 | 14.65Г.05 | Шайба |
Загрузка ...
|
|
| 37 | 10х1,5.04.05 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
