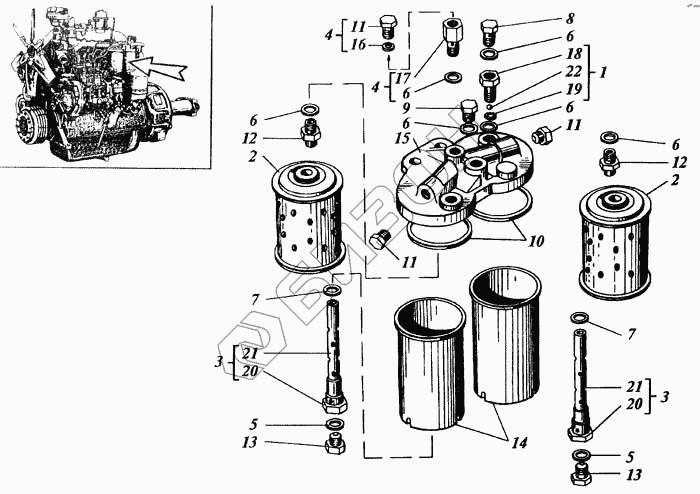

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Топливный фильтр тонкой очистки
1
2
2
3
3
4
4
5
5
6
6
6
6
6
6
7
7
8
9
10
11
11
11
12
12
13
13
14
15
16
17
18
19
20
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 25-1117010-03.02 | 25-1117010-03.02 | Топливный фильтр тонкой очистки ФТ-150А |
Загрузка ...
|
|
| Э06.161.243.0 | Э06.161.243.0 | Пробка-заглушка |
Загрузка ...
|
|
| 1 | 11.1134010-20 | Клапан удаления воздуха |
Загрузка ...
|
|
| 2 | 24.1117030 | Фильтрующий элемент ЭФТ-75А |
Загрузка ...
|
|
| 3 | 24.1117070-10 | Болт стяжной |
Загрузка ...
|
|
| 4 | 25.1117078-01 | Переходник демпфирующий |
Загрузка ...
|
|
| 5 | А12.01.002-03 | Шайба |
Загрузка ...
|
|
| 6 | А12.01.002-05 | Шайба |
Загрузка ...
|
|
| 7 | А12.01.002-07 | Шайба |
Загрузка ...
|
|
| 8 | А12.01.003-02 | Болт поворотного угольника |
Загрузка ...
|
|
| 9 | А44.10.010-10 | Винт специальный |
Загрузка ...
|
|
| 10 | А65.01.002 | Кольцо уплотнительное |
Загрузка ...
|
|
| 11 | А65.02.002 | Пробка коническая |
Загрузка ...
|
|
| 12 | 24.1117076-10 | Штуцер |
Загрузка ...
|
|
| 13 | 24.1117142 | Пробка |
Загрузка ...
|
|
| 14 | 24.1117184-02 | Стакан |
Загрузка ...
|
|
| 15 | 25.117022-02.01 | Корпус |
Загрузка ...
|
|
| 16 | 11.3845056-01 | Жиклер |
Загрузка ...
|
|
| 17 | 25.1117079 | Переходник |
Загрузка ...
|
|
| 18 | 11.1134014-20 | Корпус |
Загрузка ...
|
|
| 19 | 11.1134018-20 | Седло |
Загрузка ...
|
|
| 20 | 24.1117074-10 | Штуцер |
Загрузка ...
|
|
| 21 | 24.1117072 | Труба |
Загрузка ...
|
|
| 22 | Б8,731-40 | Шарик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
