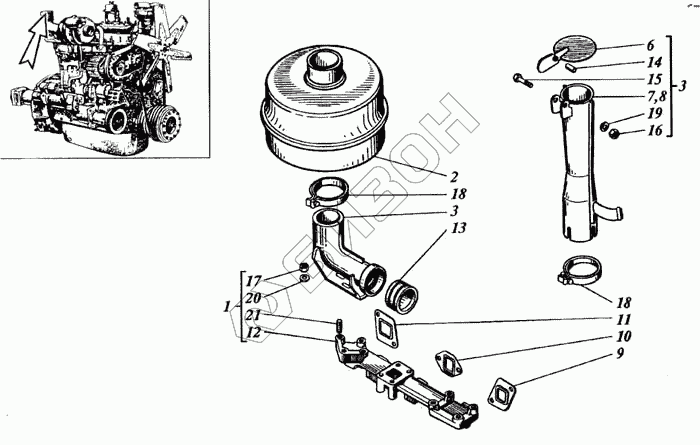

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Система выпускная

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 23-07С2 Коллектор выпускной
Загрузка ...
2 23-17С2 Глушитель
Загрузка ...
3 23-17С3 Труба выпускная
Загрузка ...
4 23-17С7 Эжектор
Загрузка ...
5 23-17С10 Крышка
Загрузка ...
6 23-17С9 Эжектор
Загрузка ...
7 СМД1-07С10 Прокладка выхлопного коллектора правая
Загрузка ...
8 СМД14-07С7 Прокладка выхлопного коллектора
Загрузка ...
9 СМД55-07С10 Прокладка выхлопного коллектора левая
Загрузка ...
10 21-0701-01 Коллектор выпускной
Загрузка ...
11 18Н-1710-1 Компенсатор
Загрузка ...
11 18Н-1710-1А Компенсатор
Загрузка ...
12 23-1719 Втулка внутренняя
Загрузка ...
13 М8-6gх60.88 Болт
Загрузка ...
14 М8-6Н.6 Гайка
Загрузка ...
15 М10-6Н.6 Гайка
Загрузка ...
16 А23-02.950 Хомут
Загрузка ...
17 865Г05 Шайба
Загрузка ...
18 10.04.05 Шайба
Загрузка ...
19 М10х22.88 Шпилька
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
