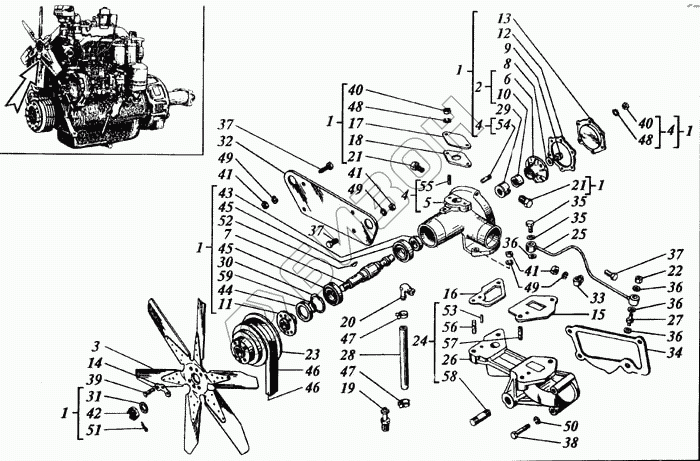

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Насос водяной и вентилятор
1
1
1
1
1
1
2
3
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
36
36
36
37
37
37
38
39
40
40
41
41
41
42
43
44
45
45
46
46
47
47
48
48
49
49
49
50
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 72-13002.00-02 | Насос водяной |
Загрузка ...
|
|
| 2 | 72-13003.00 | Крыльчатка |
Загрузка ...
|
|
| 3 | 60-13010.11 | Вентилятор |
Загрузка ...
|
|
| 4 | 72-13023.00 | Корпус |
Загрузка ...
|
|
| 5 | 72-13101.00 | Корпус |
Загрузка ...
|
|
| 6 | 72-13104.00 | Крыльчатка |
Загрузка ...
|
|
| 7 | 72-13105.00 | Валик |
Загрузка ...
|
|
| 8 | 72-13173.00 | Шайба |
Загрузка ...
|
|
| 9 | 72-13175.00 | Болт |
Загрузка ...
|
|
| 10 | 72-13174.00 | Втулка |
Загрузка ...
|
|
| 11 | 60-13110.01 | Ступица |
Загрузка ...
|
|
| 12 | 60-13130.10 | Прокладка |
Загрузка ...
|
|
| 13 | 60-13147.20 | Крышка |
Загрузка ...
|
|
| 14 | 60-13157.00 | Шайба стопорная |
Загрузка ...
|
|
| 15 | 60-13164.00 | Прокладка правая |
Загрузка ...
|
|
| 16 | 60-13167.00 | Прокладка левая |
Загрузка ...
|
|
| 17 | 60-13171.00 | Фланец |
Загрузка ...
|
|
| 18 | 60-23110.00 | Прокладка |
Загрузка ...
|
|
| 19 | 23-1338 | Ниппель конечный |
Загрузка ...
|
|
| 20 | 60-29134.00 | Угольник конечный |
Загрузка ...
|
|
| 21 | 60-01207.00 | Заглушка |
Загрузка ...
|
|
| 22 | 60-13169.00 | Гайка колпачковая |
Загрузка ...
|
|
| 23 | 31А-1302-1 | Шкив вентилятора |
Загрузка ...
|
|
| 24 | 23-13С13А | Проставка |
Загрузка ...
|
|
| 25 | 23-13С14 | Трубка подвода смазки |
Загрузка ...
|
|
| 26 | 23-1303 | Проставка |
Загрузка ...
|
|
| 27 | 23-1336А | Штуцер |
Загрузка ...
|
|
| 28 | 23-1337А | Шланг |
Загрузка ...
|
|
| 29 | 01-13С9 | Сальник водяного насоса |
Загрузка ...
|
|
| 30 | Б-62 | Кольцо |
Загрузка ...
|
|
| 31 | 14-1362 | Шайба |
Загрузка ...
|
|
| 32 | 14-1371 | Кронштейн грузовой |
Загрузка ...
|
|
| 33 | 20-1504 | Хомут |
Загрузка ...
|
|
| 34 | СМД14К-1331 | Прокладка проставки |
Загрузка ...
|
|
| 35 | СМД7-1590А-01 | Болт зажимной |
Загрузка ...
|
|
| 36 | СМД7-1591А | Прокладка |
Загрузка ...
|
|
| 37 | М10-6gх20.88 | Болт |
Загрузка ...
|
|
| 38 | М12-6gх70.88 | Болт |
Загрузка ...
|
|
| 39 | М12х1,25-6gх55.88 | Болт |
Загрузка ...
|
|
| 40 | М8.6Н.6 | Гайка |
Загрузка ...
|
|
| 41 | М10.6Н.6 | Гайка |
Загрузка ...
|
|
| 42 | М18х1,5-6Н.6 | Гайка |
Загрузка ...
|
|
| 43 | 1.2-20х40-1 | Манжета |
Загрузка ...
|
|
| 44 | 1.2-45х65-1 | Манжета |
Загрузка ...
|
|
| 45 | 305А | Подшипник |
Загрузка ...
|
|
| 46 | 1-14х13х1600 | Ремень зубчатый |
Загрузка ...
|
|
| 47 | Н66С1 | Хомут стяжной |
Загрузка ...
|
|
| 48 | 8.65Г.05 | Шайба |
Загрузка ...
|
|
| 49 | 10.65Г.05 | Шайба |
Загрузка ...
|
|
| 50 | 12.65Г.05 | Шайба |
Загрузка ...
|
|
| 51 | 4х28.005 | Шплинт |
Загрузка ...
|
|
| 52 | 6х9 | Шпонка |
Загрузка ...
|
|
| 53 | 8h8х20 | Штифт |
Загрузка ...
|
|
| 54 | М8х16.88 | Шпилька |
Загрузка ...
|
|
| 55 | М8х20.88 | Шпилька |
Загрузка ...
|
|
| 56 | М10х30.88 | Шпилька |
Загрузка ...
|
|
| 57 | М10х25.88 | Шпилька |
Загрузка ...
|
|
| 58 | М16х50.88 | Шпилька |
Загрузка ...
|
|
| 59 | 024-030-36-2-2 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
