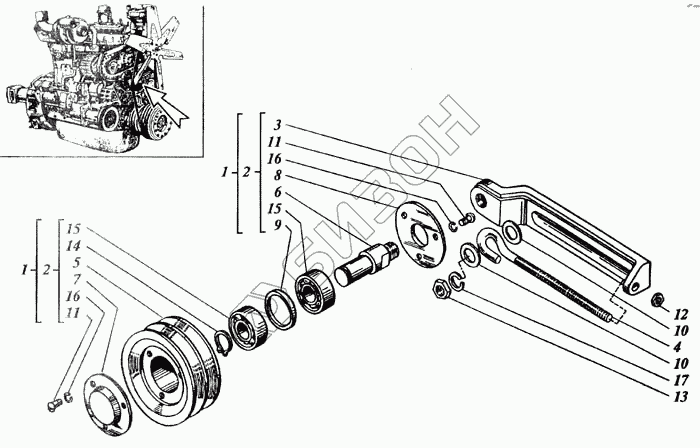

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Ролик натяжной

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
15
16
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 31А-13С10-2 Кронштейн
Загрузка ...
2 31А-13С11-1 Ролик натяжной
Загрузка ...
3 31А-1304-2А Кронштейн
Загрузка ...
4 31А-1305-1 Тяга
Загрузка ...
5 31А-1306-1 Ролик натяжной
Загрузка ...
6 31А-1307 Ось
Загрузка ...
7 31А-1308-1 Крышка
Загрузка ...
8 31А-1309 Крышка
Загрузка ...
9 60-13125.10 Кольцо распорное
Загрузка ...
10 31А-1312 Шайба
Загрузка ...
11 М6-6х10.88 Винт
Загрузка ...
12 М10-6Н.6 Гайка
Загрузка ...
13 М16.6Н.6 Гайка
Загрузка ...
14 31А-1320 Кольцо
Загрузка ...
15 180505 Подшипник
Загрузка ...
16 6.65Г.05 Шайба
Загрузка ...
17 16.65Г.05 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
