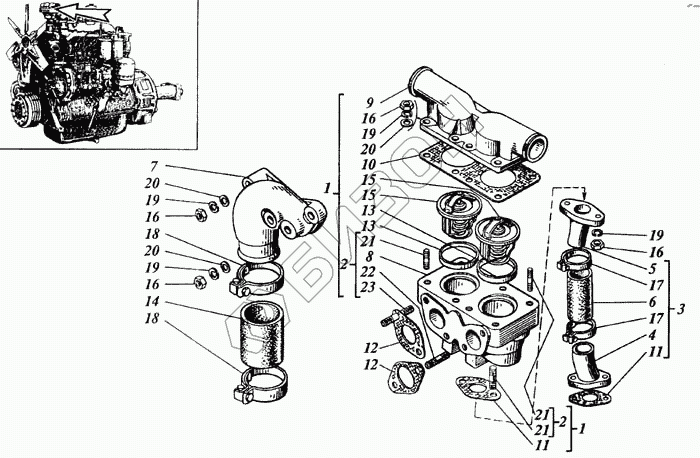

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Установка термостата
1
1
2
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
15
15
16
16
16
16
17
17
18
18
19
19
19
19
20
20
20
21
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 31А-23С2 | Корпус с крышкой |
Загрузка ...
|
|
| 2 | 31А-23С3 | Корпус термостата |
Загрузка ...
|
|
| 3 | 23-23С4А | Труба отводящая |
Загрузка ...
|
|
| 4 | 23-23С5 | Патрубок нижний |
Загрузка ...
|
|
| 5 | 23-23С6 | Патрубок верхний |
Загрузка ...
|
|
| 6 | 23-2306 | Шланг |
Загрузка ...
|
|
| 7 | 31А-2301 | Патрубок |
Загрузка ...
|
|
| 8 | 60-23101.00 | Корпус термостата |
Загрузка ...
|
|
| 9 | 60-23104.00 | Крышка термостата |
Загрузка ...
|
|
| 10 | 60-23109.00 | Прокладка корпуса |
Загрузка ...
|
|
| 11 | 60-23110.00 | Прокладка |
Загрузка ...
|
|
| 12 | 60-23111.00 | Прокладка |
Загрузка ...
|
|
| 13 | 60-21112.00 | Прокладка термостата |
Загрузка ...
|
|
| 14 | 14Н.1254-1 | Шланг соединительный |
Загрузка ...
|
|
| 15 | ТС-107-1306100 | Термостата |
Загрузка ...
|
|
| 16 | М8-6Н.6 | Гайка |
Загрузка ...
|
|
| 17 | А23-02.170 | Хомут |
Загрузка ...
|
|
| 18 | А23-02.200 | Хомут |
Загрузка ...
|
|
| 19 | 865Г05 | Шайба |
Загрузка ...
|
|
| 20 | 8х1,5-04.05 | Шайба |
Загрузка ...
|
|
| 21 | М8х20.88 | Шпилька |
Загрузка ...
|
|
| 22 | М8х25.88 | Шпилька |
Загрузка ...
|
|
| 23 | М8х45.88 | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
