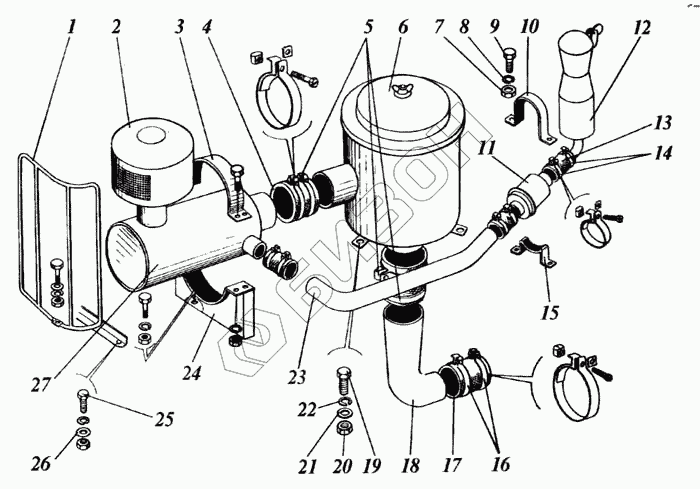

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Установка моторно-силовая
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.05.00.650 | Ограничитель |
Загрузка ...
|
|
| 2 | 21-12с3 | Воздухозаборник вращающийся |
Загрузка ...
|
|
| 3 | РСМ-10.05.00.525А | Крышка |
Загрузка ...
|
|
| 4 | 23-1206 | Компенсатор |
Загрузка ...
|
|
| 5 | 23-12с15 | Хомут стяжной |
Загрузка ...
|
|
| 6 | 23-12с2 | Воздухоочиститель |
Загрузка ...
|
|
| 7 | 8Т.65Г | Шайба |
Загрузка ...
|
|
| 8 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 9 | М8-8gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 10 | РСМ-10.05.00.547 | Скоба |
Загрузка ...
|
|
| 11 | 23-12с4 | Клапан эжектора |
Загрузка ...
|
|
| 12 | 23-17с7 | Эжектор |
Загрузка ...
|
|
| 13 | 23-1208 | Рукав 42х56,5-15, L=70 |
Загрузка ...
|
|
| 14 | 54-0-139-04 | Хомут стяжной |
Загрузка ...
|
|
| 15 | РСМ-10.05.00.548 | Кронштейн |
Загрузка ...
|
|
| 16 | 54-0-139-05 | Хомут стяжной |
Загрузка ...
|
|
| 17 | 23-1209 | Рукав 76х87,5-3, L=70 |
Загрузка ...
|
|
| 18 | 23-12с9 | Патрубок выходной |
Загрузка ...
|
|
| 19 | М10-8gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 20 | М10-6Н.019 | Гайка |
Загрузка ...
|
|
| 21 | С10х2.01.019 | Шайба |
Загрузка ...
|
|
| 22 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 23 | РСМ-8.03.00.817 | Труба |
Загрузка ...
|
|
| 24 | РСМ-8.03.00.260А | Кронштейн |
Загрузка ...
|
|
| 25 | М8-8gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 27 | 23-12С11 | Предочиститель инерционный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
