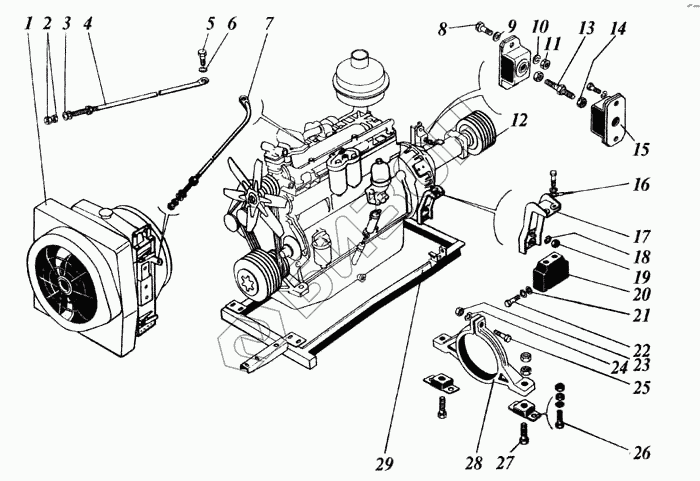

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Установка моторно-силовая
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.05.18.000А | Воздухозаборник |
Загрузка ...
|
|
| 2 | М10.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 3 | РСМ-10.05.00.621 | Шайба сферическая |
Загрузка ...
|
|
| 4 | РСМ-8.03.00.601А | Тяга |
Загрузка ...
|
|
| 5 | М10-8gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 6 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 7 | РСМ-8.03.00.602Б | Тяга |
Загрузка ...
|
|
| 8 | М12-8gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 10 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 11 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 12 | РСМ-8Б.03.00.380 | Шкив диаметр 250 (6-ти ручьевой) или РСМ-8.03.00.101Г |
Загрузка ...
|
|
| 12 | РСМ-8.03.00.101Г | Шкив диаметр 250 (6-ти ручьевой) или РСМ-8Б.03.00.380 |
Загрузка ...
|
|
| 13 | РСМ-10.05.00.647 | Шпилька |
Загрузка ...
|
|
| 14 | М16-7Н.6.019 | Гайка |
Загрузка ...
|
|
| 15 | РСМ-10.05.00.900 | Амортизатор |
Загрузка ...
|
|
| 16 | 54-7-44 | Провод массы |
Загрузка ...
|
|
| 17 | РСМ-8.03.00.201А | Кронштейн |
Загрузка ...
|
|
| 18 | 14Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 19 | М14.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 20 | РСМ-10.05.00.210А | Подушка задней опоры |
Загрузка ...
|
|
| 21 | С12х2,0.01.019 | Шайба |
Загрузка ...
|
|
| 22 | М12-8gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 24 | 16Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 25 | М16-6gх65.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | М12-8gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 27 | М16-8gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 28 | 44Б-200047А | Кронштейн передний опоры двигателя |
Загрузка ...
|
|
| 29 | РСМ-8.03.00.060В | Рама |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
