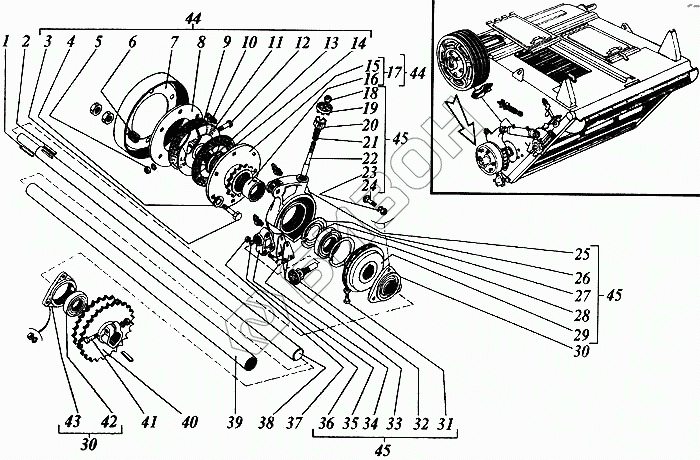

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Устройство предохранительное, механизм реверса, вал трансмиссионный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
30
31
32
33
34
35
36
37
38
38
39
39
40
41
42
43
44
44
45
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 2-10х8х50 | Шпонка |
Загрузка ...
|
|
| 2 | 2-12х8х70 | Шпонка |
Загрузка ...
|
|
| 3 | М10х80.88.35.019 | Болт |
Загрузка ...
|
|
| 4 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 5 | М12х1,25.6Н.019 | Гайка |
Загрузка ...
|
|
| 6 | 54-62163А | Пружина |
Загрузка ...
|
|
| 7 | РСМ-10.27.02.020 | Кожух |
Загрузка ...
|
|
| 8 | 54-44561 | Диск нажимной |
Загрузка ...
|
|
| 9 | 54-01069 | Накладка фрикционная |
Загрузка ...
|
|
| 10 | 2,2.45.Ц6Хр | Масленка |
Загрузка ...
|
|
| 11 | 3518050-11980А | Диск ведущий |
Загрузка ...
|
|
| 12 | М12х1,25.6gх65.88.35.019 | Болт |
Загрузка ...
|
|
| 13 | СП80-67-5 | Кольцо |
Загрузка ...
|
|
| 14 | 54-44562 | Обойма |
Загрузка ...
|
|
| 15 | 3518060-18620Б | Звездочка в сборе z-16 t-25,4 |
Загрузка ...
|
|
| 16 | 54-01071А | Втулка |
Загрузка ...
|
|
| 17 | 3518060-18610А | Звездочка |
Загрузка ...
|
|
| 18 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 19 | 3518060-11052А | Маховичок |
Загрузка ...
|
|
| 20 | 3518060-16488 | Штуцер |
Загрузка ...
|
|
| 21 | 3518060-16291 | Пружина |
Загрузка ...
|
|
| 22 | 3518060-16412А | Палец фиксатора |
Загрузка ...
|
|
| 23 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 24 | М10-6gх40 | Болт |
Загрузка ...
|
|
| 25 | 3518060-12037А | Рычаг |
Загрузка ...
|
|
| 26 | С110 | Кольцо ГОСТ 13943-86 |
Загрузка ...
|
|
| 27 | С60 | Кольцо ГОСТ 13942-86 |
Загрузка ...
|
|
| 28 | 180712К10С27 | Подшипник или 180712АС27 |
Загрузка ...
|
|
| 28 | 180712АС27 | Подшипник или 180712К10С27 |
Загрузка ...
|
|
| 29 | РСМ-10.27.02.302 | Храповик |
Загрузка ...
|
|
| 30 | Н.027.01.060 | Опора подшипника |
Загрузка ...
|
|
| 31 | В.М10-6gх25.22Н.019 | Винт |
Загрузка ...
|
|
| 32 | 3518060-18570Б | Шток фиксатора |
Загрузка ...
|
|
| 33 | 3518060-14796 | Прокладка |
Загрузка ...
|
|
| 34 | М12х65 | Болт |
Загрузка ...
|
|
| 35 | 3518060-12036А | Корпус фиксатора |
Загрузка ...
|
|
| 36 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 37 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 38 | 3518060-16403Б | Вал |
Загрузка ...
|
|
| 38 | 3518050-16403Б | Вал |
Загрузка ...
|
|
| 39 | 3518060-10071А | Труба |
Загрузка ...
|
|
| 39 | 3518050-10071 | Труба |
Загрузка ...
|
|
| 40 | 3518060-18390Б | Блок звездочек z=28 z=25 t=25,4 |
Загрузка ...
|
|
| 41 | М12-6gх65.88.35.019 | Болт |
Загрузка ...
|
|
| 42 | 1680208К7С17 | Подшипник |
Загрузка ...
|
|
| 43 | Н.027.106 | Корпус подшипника |
Загрузка ...
|
|
| 44 | 3518060-18600Б | Устройство предохранительное |
Загрузка ...
|
|
| 45 | 3518060-18560Б | Механизм реверса |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
