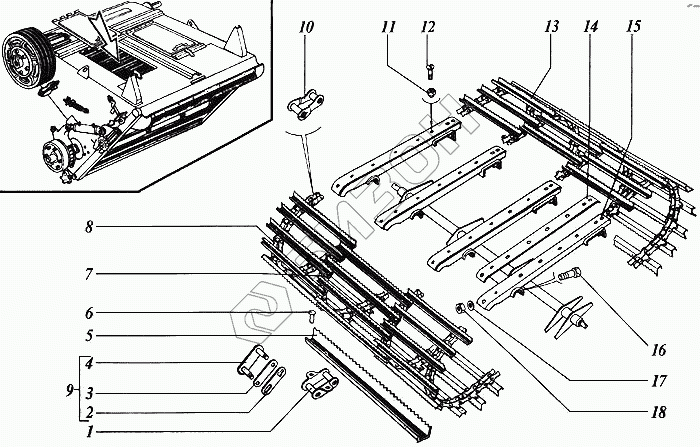

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Транспортер наклонной камеры

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 08.158.01.010 Звено специальное
Загрузка ...
2 08.128.001 Пластина замковая
Загрузка ...
3 08.172.00.011 Пластина соединительная
Загрузка ...
4 08.172.00.020 Вилка соединительного звена
Загрузка ...
5 3518050-141032 Гребенка
Загрузка ...
5 3518060-141032 Гребенка
Загрузка ...
6 8х22.01.10КП Заклепка
Загрузка ...
7 3518060-181000А Цепь ТРД-38-4400-2 ТУ23,2:1873-87
Загрузка ...
8 3518060-181010А Цепь ТРД-38-4400-4 ТУ23,2:1873-87
Загрузка ...
9 08.172.00.010 Звено соединительное
Загрузка ...
10 08.158.00.040 Звено П-ПРД-38-4000
Загрузка ...
11 М8-6Н.6.019 Гайка
Загрузка ...
12 В1М8-8gх25.48.019 Винт
Загрузка ...
13 3518060-18350В Транспортер цепной
Загрузка ...
13 3518050-18350Б Транспортер цепной
Загрузка ...
14 3518060-10064А Накладка верхняя
Загрузка ...
15 3518060-18110Б Направляющая
Загрузка ...
16 М10-6gх80.88.35.019 Болт
Загрузка ...
17 С10.01.019 Шайба
Загрузка ...
18 М10-6Н.6.019 Гайка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
