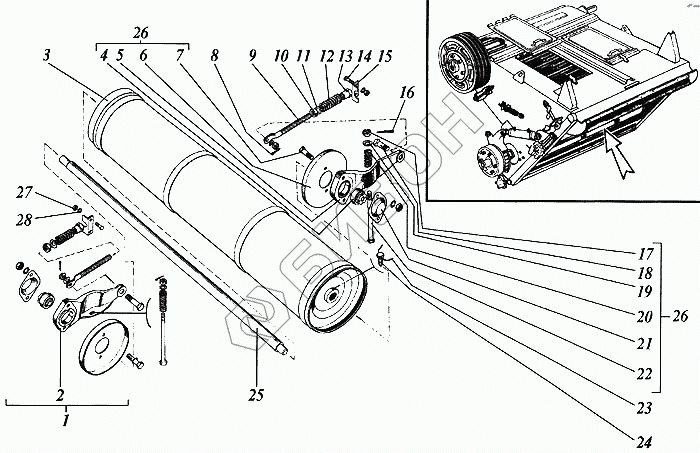

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Вал нижний транспортера наклонной камеры
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.27.02.050А-01 | Рычаг в сборе |
Загрузка ...
|
|
| 2 | РСМ-10.27.02.202А-01 | Рычаг |
Загрузка ...
|
|
| 3 | 3518060-18310Б | Цилиндр |
Загрузка ...
|
|
| 4 | 1680204К10С27 | Подшипник или 1680204АК7С17 |
Загрузка ...
|
|
| 4 | 1680204АК7С17 | Подшипник или 1680204К10С27 |
Загрузка ...
|
|
| 5 | РСМ-10.27.02.202А | Рычаг |
Загрузка ...
|
|
| 6 | РСМ-10.27.02.404 | Донышко |
Загрузка ...
|
|
| 7 | М8-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 8 | 3,2х20.019 | Шплинт |
Загрузка ...
|
|
| 9 | 3518060-16522А | Винт натяжной |
Загрузка ...
|
|
| 10 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 11 | С16.01.019 | Шайба |
Загрузка ...
|
|
| 12 | 54-60079 | Пружина |
Загрузка ...
|
|
| 13 | 3518060-16465 | Втулка направляющая |
Загрузка ...
|
|
| 14 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 15 | 3518060-17089 | Упор |
Загрузка ...
|
|
| 16 | 3,2х32.019 | Шплинт |
Загрузка ...
|
|
| 17 | М12.6.019 | Гайка |
Загрузка ...
|
|
| 18 | 3518060-16523А | Болт специальный |
Загрузка ...
|
|
| 19 | С12х3.01.019 | Шайба |
Загрузка ...
|
|
| 20 | 60301 | Пружина |
Загрузка ...
|
|
| 21 | РСМ-10.27.02.405 | Крышка |
Загрузка ...
|
|
| 22 | 2М12х140.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | 1,6-0-4 | Проволока L=0,9 m |
Загрузка ...
|
|
| 24 | 60958 | Винт |
Загрузка ...
|
|
| 25 | РСМ-10.27.02.602А-01 | Вал |
Загрузка ...
|
|
| 25 | РСМ-10.27.02.602А | Вал |
Загрузка ...
|
|
| 26 | РСМ-10.27.02.050А | Рычаг в сборе |
Загрузка ...
|
|
| 27 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 28 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
