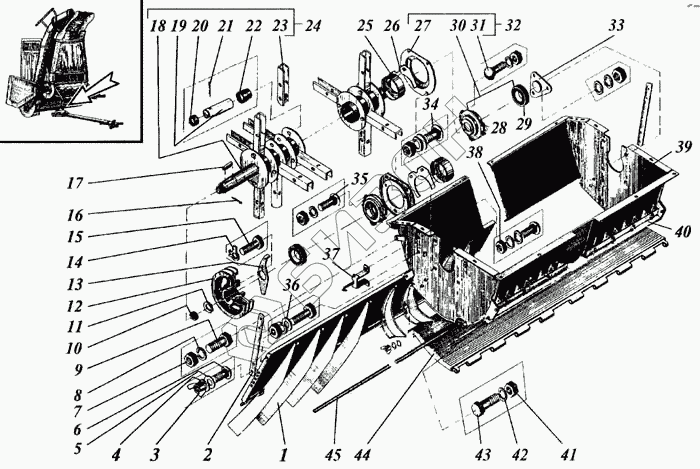

Графический каталог запасных частей к технике: РСМ Дон-1500А. Блок измельчителя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.14.25.000Б | Разбрасыватель |
Загрузка ...
|
|
| 2 | РСМ-10.14.20.502А | Планка |
Загрузка ...
|
|
| 3 | 54-2-157-01 | Гайка |
Загрузка ...
|
|
| 4 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 5 | С8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 6 | М8х25 | Болт |
Загрузка ...
|
|
| 7 | М10.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 8 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 9 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 10 | М30-2.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 11 | С30х4,0.01.019 | Шайба |
Загрузка ...
|
|
| 12 | РСМ-10.14.10.101Б | Шкив диаметр 260 |
Загрузка ...
|
|
| 13 | РСМ-10.14.20.415А | Флажок |
Загрузка ...
|
|
| 14 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 15 | М8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | 6,3х45.019 | Шплинт |
Загрузка ...
|
|
| 17 | 14х9х70 | Шпонка |
Загрузка ...
|
|
| 18 | РСМ-10.14.21.020Г | Вал барабана |
Загрузка ...
|
|
| 19 | РСМ-10.14.21.603Б | Ось |
Загрузка ...
|
|
| 20 | РСМ-10.14.21.002 | Втулка |
Загрузка ...
|
|
| 21 | 5х28.019 | Шплинт |
Загрузка ...
|
|
| 22 | РСМ-10.14.21.604А | Втулка |
Загрузка ...
|
|
| 23 | РСМ-10.14.21.040Б | Молоток |
Загрузка ...
|
|
| 24 | РСМ-10.14.21.000Г | Барабан молотковый в сборе |
Загрузка ...
|
|
| 25 | РСМ-10.14.20.001А | Шайба защитная |
Загрузка ...
|
|
| 26 | РСМ-10.14.20.160 | Отсекатель |
Загрузка ...
|
|
| 27 | РСМ-10.14.20.416 | Фланец |
Загрузка ...
|
|
| 28 | Н.027.108А-02 | Корпус подшипника |
Загрузка ...
|
|
| 29 | 680210А2К7С27 | Подшипник или 680210А2НК7С27 |
Загрузка ...
|
|
| 30 | Н.027.01.080-02 | Опора |
Загрузка ...
|
|
| 31 | РСМ-10Б.14.56.020 | Корпус |
Загрузка ...
|
|
| 32 | РСМ-10.14.20.170 | Фланец или РСМ-10.14.20.130А или РСМ-10.14.20.130А-01 или РСМ-10.14.20.170-01 |
Загрузка ...
|
|
| 32 | РСМ-10.14.20.170-01 | Фланец или РСМ-10.14.20.170 или РСМ-10.14.20.130А или РСМ-10.14.20.130А-01 |
Загрузка ...
|
|
| 32 | РСМ-10.14.20.130А-01 | Фланец или РСМ-10.14.20.170 или РСМ-10.14.20.130А или РСМ-10.14.20.170-01 |
Загрузка ...
|
|
| 32 | РСМ-10.14.20.130А | Фланец или РСМ-10.14.20.170 или РСМ-10.14.20.130А-01 или РСМ-10.14.20.170-01 |
Загрузка ...
|
|
| 33 | РСМ-10.14.20.421 | Колпак или РСМ-10.14.20.002 |
Загрузка ...
|
|
| 33 | РСМ-10.14.20.002 | Колпак или РСМ-10.14.20.421 |
Загрузка ...
|
|
| 34 | М10х25 | Болт |
Загрузка ...
|
|
| 35 | М10х50 | Болт |
Загрузка ...
|
|
| 36 | С10х20.01.019 | Шайба |
Загрузка ...
|
|
| 37 | РСМ-10.14.00.050А | Замок |
Загрузка ...
|
|
| 38 | М8.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 39 | РСМ-10.14.23.00Б | Корпус измельчителя |
Загрузка ...
|
|
| 40 | РСМ-10.14.22.000 | Противорежущее устройство |
Загрузка ...
|
|
| 41 | М12.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 42 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 43 | М12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 44 | РСМ-10.14.20.090 | Заслонка |
Загрузка ...
|
|
| 45 | РСМ-10.14.20.612А | Шомпол |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
