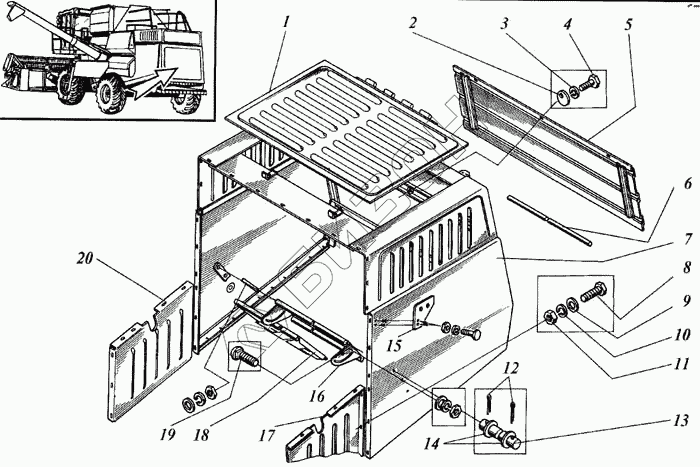

Графический каталог запасных частей к технике: РСМ Дон-1500А. Капот
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.14.04.120 | Крышка |
Загрузка ...
|
|
| 2 | С8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 3 | 6Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 4 | М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 5 | РСМ-10.14.04.210Б | Обшивка |
Загрузка ...
|
|
| 6 | РСМ-10.14.04.602 | Ось |
Загрузка ...
|
|
| 7 | РСМ-10.14.04.010Б | Капот |
Загрузка ...
|
|
| 8 | М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | С10х2.01.019 | Шайба |
Загрузка ...
|
|
| 10 | 6Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 11 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 12 | 3,2х20.019 | Шплинт |
Загрузка ...
|
|
| 13 | РСМ-10.04.04.601А | Пруток |
Загрузка ...
|
|
| 14 | С12х2,0.01.019 | Шайба |
Загрузка ...
|
|
| 15 | РСМ-10.14.04.436 | Зацеп |
Загрузка ...
|
|
| 16 | РСМ-10.14.04.416А | Щиток |
Загрузка ...
|
|
| 17 | РСМ-10.14.04.417Б | Боковина |
Загрузка ...
|
|
| 18 | РСМ-10.14.04.170А | Щиток |
Загрузка ...
|
|
| 19 | М10х30 | Болт |
Загрузка ...
|
|
| 20 | РСМ-10.14.04.417Б-01 | Боковина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
