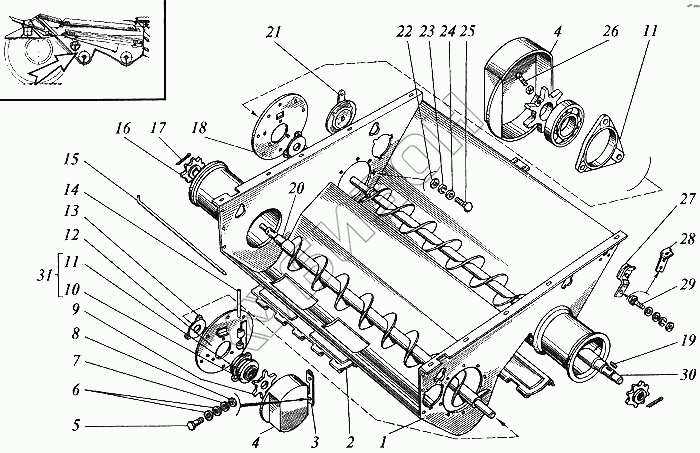

Графический каталог запасных частей к технике: РСМ Дон-1500А. Блок шнеков
1
2
3
4
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.01.05.010В | Корпус |
Загрузка ...
|
|
| 2 | РСМ-10.01.05.110Б | Дно откидное |
Загрузка ...
|
|
| 3 | РСМ-10.01.05.405 | Петля |
Загрузка ...
|
|
| 4 | РСМ-10.01.05.002 | Крышка |
Загрузка ...
|
|
| 5 | М6-8gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 6 | С6х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 7 | 6Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 8 | М6.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 9 | РСМ-10.10.30.012А | Звездочка или РСМ-10.10.30.032 (экспорт) |
Загрузка ...
|
|
| 10 | 1680205К7С17 | Подшипник |
Загрузка ...
|
|
| 11 | НО27.103 | Корпус подшипника |
Загрузка ...
|
|
| 12 | РСМ-10.01.05.040 | Фланец |
Загрузка ...
|
|
| 13 | А54-43758 | Крышка |
Загрузка ...
|
|
| 14 | РСМ-10.01.05.601 | Ось |
Загрузка ...
|
|
| 15 | РСМ-10.01.05.602 | Ось |
Загрузка ...
|
|
| 16 | РСМ-10.01.54.201 | Звездочка |
Загрузка ...
|
|
| 17 | 4х40.019 | Шплинт |
Загрузка ...
|
|
| 18 | РСМ-10.01.05.050 | Фланец |
Загрузка ...
|
|
| 19 | 8х7х40 | Шпонка |
Загрузка ...
|
|
| 20 | РСМ-10.01.05.090А | Шнек зерновой |
Загрузка ...
|
|
| 21 | РСМ-10.01.05.180 | Крышка |
Загрузка ...
|
|
| 22 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 23 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 24 | С8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 25 | М8х20 | Болт |
Загрузка ...
|
|
| 26 | М6х25.22Н | Винт |
Загрузка ...
|
|
| 27 | РСМ-10.01.05.200 | Крышка |
Загрузка ...
|
|
| 28 | РСМ-10.01.05.432 | Кронштейн |
Загрузка ...
|
|
| 28 | РСМ-10.01.05.432-01 | Кронштейн |
Загрузка ...
|
|
| 29 | М6х20 | Болт |
Загрузка ...
|
|
| 30 | РСМ-10.01.05.100А | Шнек колосовой |
Загрузка ...
|
|
| 31 | Н.027.01.030 | Опора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
