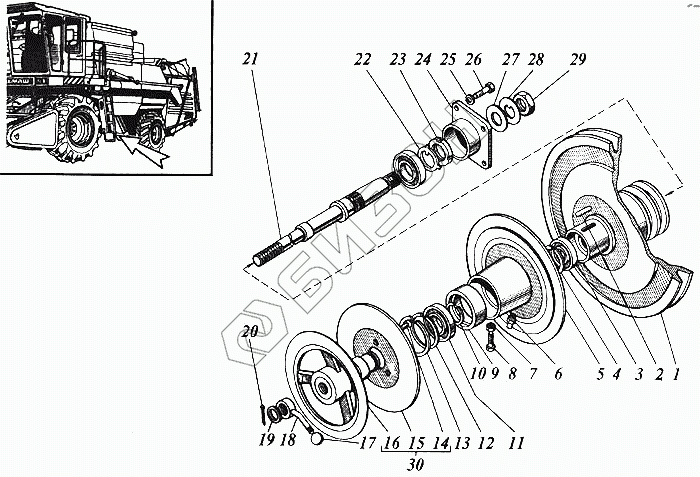

Графический каталог запасных частей к технике: РСМ Дон-1500А. Контрпривод вентилятора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.01.09.104В | Диск |
Загрузка ...
|
|
| 2 | 14х9х50 | Шпонка |
Загрузка ...
|
|
| 3 | 180206К10С27 | Подшипник |
Загрузка ...
|
|
| 4 | С62 | Кольцо ГОСТ 13943-86 |
Загрузка ...
|
|
| 5 | РСМ-10.01.09.102В | Диск |
Загрузка ...
|
|
| 6 | 1.2Ц6хр | Масленка |
Загрузка ...
|
|
| 7 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 8 | ВМ8-6gх25.22Н.019 | Винт |
Загрузка ...
|
|
| 9 | РСМ-10.01.09.105Б | Корпус |
Загрузка ...
|
|
| 10 | С40 | Кольцо ГОСТ 13943-86 |
Загрузка ...
|
|
| 11 | 180508К10С27 | Подшипник или 180508К2С17 |
Загрузка ...
|
|
| 12 | С80 | Кольцо |
Загрузка ...
|
|
| 13 | С95 | Кольцо ГОСТ 13940-86 |
Загрузка ...
|
|
| 14 | В1.М6-6gх12.48 | Винт |
Загрузка ...
|
|
| 15 | РСМ-10.01.09.001Б | Щиток |
Загрузка ...
|
|
| 16 | РСМ-10.01.09.020В | Маховик |
Загрузка ...
|
|
| 17 | Н.067.044 | Ручка шаровая |
Загрузка ...
|
|
| 18 | РСМ-10.01.09.040А | Стопор |
Загрузка ...
|
|
| 19 | 20х4.01.08кп.019 | Шайба |
Загрузка ...
|
|
| 20 | 4х36.019 | Шплинт |
Загрузка ...
|
|
| 21 | РСМ-10.01.09.606 | Вал |
Загрузка ...
|
|
| 22 | Н39х1,4.01.019 | Шайба стопорная |
Загрузка ...
|
|
| 23 | РСМ-10.01.09.605 | Гайка |
Загрузка ...
|
|
| 24 | РСМ-10.01.09.106 | Крышка подшипника |
Загрузка ...
|
|
| 25 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 26 | М8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 27 | С24х3,9.01.019 | Шайба |
Загрузка ...
|
|
| 28 | РСМ-10.01.09.401 | Шайба |
Загрузка ...
|
|
| 29 | М24х2-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 30 | РСМ-10.01.09.010А | Маховик в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
