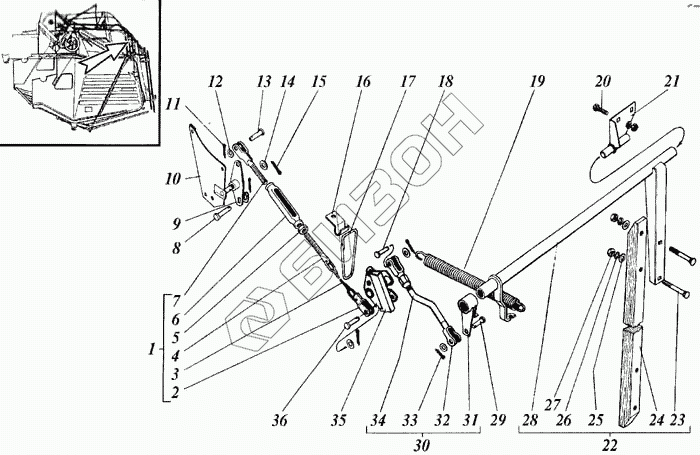

Графический каталог запасных частей к технике: РСМ Дон-1500А. Датчик копнителя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.12.07.090Б | Тяга в сборе |
Загрузка ...
|
|
| 2 | РСМ-10.12.07.509 | Скоба |
Загрузка ...
|
|
| 3 | РСМ-10.12.07.601-03 | Тяга проволочная |
Загрузка ...
|
|
| 4 | РСМ-10.12.07.609 | Винт |
Загрузка ...
|
|
| 5 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 6 | Н.063.201 | Гайка стяжная М8х125-1 |
Загрузка ...
|
|
| 7 | РСМ-10.12.07.130А | Тяга |
Загрузка ...
|
|
| 8 | 6-6b12х35.35.Ц9хр | Ось |
Загрузка ...
|
|
| 9 | РСМ-10.12.07.150Б | Рычаг |
Загрузка ...
|
|
| 10 | РСМ-10.12.07.160 | Кронштейн |
Загрузка ...
|
|
| 11 | 2х16.019 | Шплинт |
Загрузка ...
|
|
| 12 | С6х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 13 | 6-6b12х20.35.Ц9хр | Ось |
Загрузка ...
|
|
| 14 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 15 | 3,2х20.019 | Шплинт |
Загрузка ...
|
|
| 16 | РСМ-10.12.07.507 | Скоба |
Загрузка ...
|
|
| 17 | РСМ-10.12.07.606 | Кольцо |
Загрузка ...
|
|
| 18 | 6-8b12х35.35.Ц9хр | Ось |
Загрузка ...
|
|
| 19 | РСМ-10.12.07.603А | Пружина |
Загрузка ...
|
|
| 20 | М8х20 | Болт |
Загрузка ...
|
|
| 21 | 44-8-12А | Опора |
Загрузка ...
|
|
| 22 | РСМ-10.12.07.040А | Датчик |
Загрузка ...
|
|
| 23 | М8х55 | Болт |
Загрузка ...
|
|
| 24 | РСМ-10.12.07.901А | Брус |
Загрузка ...
|
|
| 25 | С8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 26 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 27 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 28 | РСМ-10.12.07.050А | Вал датчика |
Загрузка ...
|
|
| 29 | 60980 | Ось |
Загрузка ...
|
|
| 30 | 54-8-46 | Рычаг с тягой |
Загрузка ...
|
|
| 31 | 54-8-46-1 | Рычаг |
Загрузка ...
|
|
| 32 | 54-8-46-3 | Тяга |
Загрузка ...
|
|
| 33 | 2,5х16.019 | Шплинт |
Загрузка ...
|
|
| 34 | 54-8-46-2 | Вилка |
Загрузка ...
|
|
| 35 | РСМ-8.12.02.010А | Каркас клапана |
Загрузка ...
|
|
| 35 | РСМ-10.12.02.010А | Каркас клапана |
Загрузка ...
|
|
| 36 | 6-8b12х20.35.Ц9хр | Ось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
