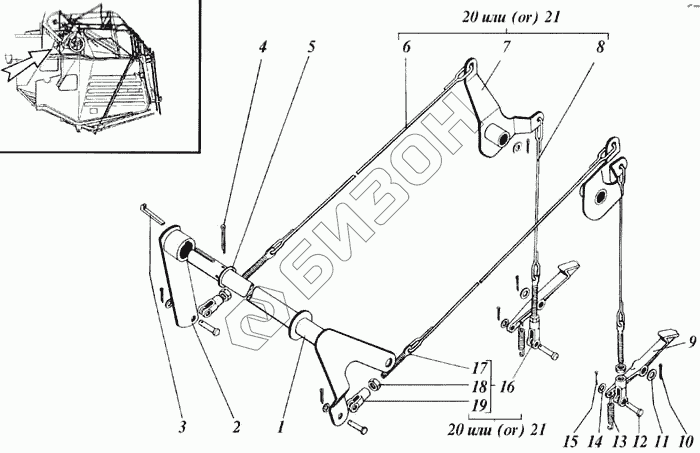

Графический каталог запасных частей к технике: РСМ Дон-1500А. Вал сбрасывания. Рычаг правый. Тяга защелки
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-8.12.07.020Б | Вал сбрасывания |
Загрузка ...
|
|
| 1 | РСМ-10.12.07.020Б | Вал сбрасывания |
Загрузка ...
|
|
| 2 | 65-8-14-1 | Рычаг |
Загрузка ...
|
|
| 3 | 54-61805 | Шпонка |
Загрузка ...
|
|
| 4 | 5х32.019 | Шплинт |
Загрузка ...
|
|
| 5 | 65-41261 | Кольцо установочное |
Загрузка ...
|
|
| 6 | РСМ-10.12.07.602 | Тяга |
Загрузка ...
|
|
| 7 | РСМ-10.12.07.060А-01 | Рычаг |
Загрузка ...
|
|
| 8 | РСМ-10.12.07.601-02 | Тяга проволочная |
Загрузка ...
|
|
| 9 | РСМ-10.12.07.201А | Защелка |
Загрузка ...
|
|
| 10 | 3,2х20.019 | Шплинт |
Загрузка ...
|
|
| 11 | С14х3.01.019 | Шайба |
Загрузка ...
|
|
| 12 | 6-8b12х30.35.Ц9хр | Ось |
Загрузка ...
|
|
| 13 | 44-60269А | Пружина |
Загрузка ...
|
|
| 14 | С8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 15 | 2х16.019 | Шплинт |
Загрузка ...
|
|
| 16 | РСМ-10.12.07.110 | Тяга в сборе |
Загрузка ...
|
|
| 17 | РСМ-10.12.07.607 | Винт |
Загрузка ...
|
|
| 18 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 19 | 54-30151 | Вилка |
Загрузка ...
|
|
| 20 | РСМ-10.12.07.030А | Рычаг правый в сборе |
Загрузка ...
|
|
| 21 | РСМ-10.12.07.010А | Тяга защелки левая в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
