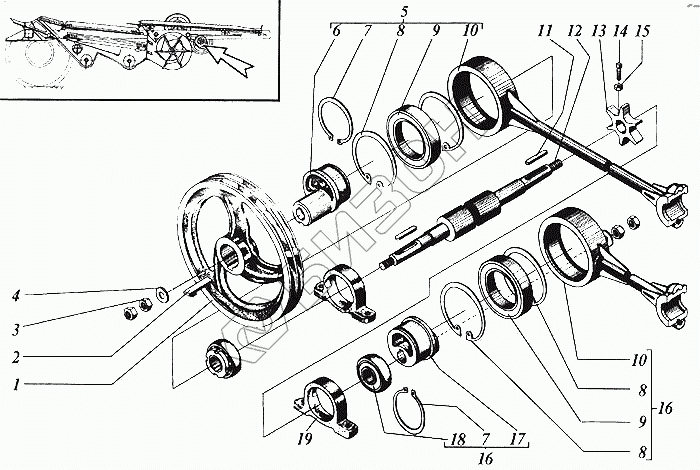

Графический каталог запасных частей к технике: РСМ Дон-1500А. Привод очистки
1
2
2
3
4
5
6
7
7
8
8
8
9
9
10
10
11
12
13
14
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.01.01.104А | Шкив |
Загрузка ...
|
|
| 2 | РСМ-10.01.01.626 | Шпонка или РСМ-10.01.01.306 |
Загрузка ...
|
|
| 2 | РСМ-10.01.01.306 | Шпонка или РСМ-10.01.01.626 |
Загрузка ...
|
|
| 3 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 4 | С16х3,0.01.019 | Шайба |
Загрузка ...
|
|
| 5 | РСМ-10.01.01.020А | Шатун в сборе |
Загрузка ...
|
|
| 6 | РСМ-10.01.01.206 | Ступица |
Загрузка ...
|
|
| 7 | С100 | Кольцо ГОСТ 13942-86 |
Загрузка ...
|
|
| 8 | С150 | Кольцо ГОСТ 13943-86 |
Загрузка ...
|
|
| 9 | 2180120КС17 | Подшипник |
Загрузка ...
|
|
| 10 | РСМ-10Б.01.01.250 | Шатун привода очистки |
Загрузка ...
|
|
| 11 | 8х7х63 | Шпонка |
Загрузка ...
|
|
| 12 | РСМ-10.01.01.080 | Вал |
Загрузка ...
|
|
| 13 | РСМ-10.10.30.012А-01 | Звездочка |
Загрузка ...
|
|
| 14 | ВМ6х20.22Н | Винт |
Загрузка ...
|
|
| 15 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 16 | РСМ-10.01.01.030А | Шатун в сборе |
Загрузка ...
|
|
| 17 | РСМ-10.01.01.207 | Ступица |
Загрузка ...
|
|
| 18 | 1680207НК10С27 | Подшипник |
Загрузка ...
|
|
| 19 | РСМ-10.01.01.202 | Корпус подшипника |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
