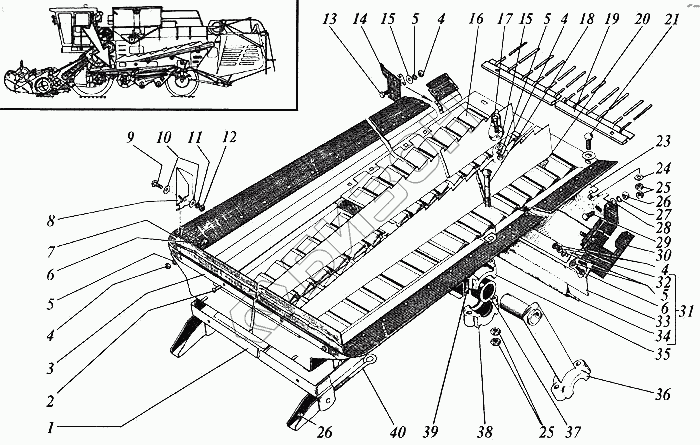

Графический каталог запасных частей к технике: РСМ Дон-1500А. Стрясная доска
1
2
3
4
4
4
4
5
5
5
5
6
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.01.08.020А | Надставка |
Загрузка ...
|
|
| 2 | 5х16.01.10кп.016 | Заклепка |
Загрузка ...
|
|
| 3 | РСМ-10.01.08.501 | Планка |
Загрузка ...
|
|
| 4 | М6.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 5 | 6Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 6 | М6-8gх20.48.019 | Болт |
Загрузка ...
|
|
| 7 | РСМ-10.01.08.009 | Косынка |
Загрузка ...
|
|
| 8 | РСМ-10.01.08.001А | Отлив |
Загрузка ...
|
|
| 9 | ВМ5-8gх20.48.019 | Винт |
Загрузка ...
|
|
| 10 | 5Т.65Г.019 | Шайба (кол-во деталей - по потребности) |
Загрузка ...
|
|
| 11 | 5х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 12 | М5-6Н.5.019 | Гайка |
Загрузка ...
|
|
| 13 | М6-8gх16.48.019 | Болт |
Загрузка ...
|
|
| 14 | РСМ-10.01.08.004А | Накладка |
Загрузка ...
|
|
| 15 | 6х1,4.10.019 | Шайба |
Загрузка ...
|
|
| 16 | РСМ-10.01.08.010Б | Доска стрясная |
Загрузка ...
|
|
| 17 | М6-8gх30.48.019 | Болт |
Загрузка ...
|
|
| 18 | М10х100 | Болт |
Загрузка ...
|
|
| 19 | РСМ-10.01.08.040А | Пальцевая решетка |
Загрузка ...
|
|
| 20 | 90064 | Прокладка |
Загрузка ...
|
|
| 21 | М10-8gх30.46.019 | Болт |
Загрузка ...
|
|
| 22 | М10-8gх30.46.019 | Болт |
Загрузка ...
|
|
| 23 | РСМ-10.01.01.419А | Щиток |
Загрузка ...
|
|
| 24 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 25 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 26 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 27 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 28 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 29 | М8х25 | Болт |
Загрузка ...
|
|
| 30 | РСМ-10.01.01.017 | Уплотнитель |
Загрузка ...
|
|
| 31 | РСМ-10.01.01.180 | Щиток |
Загрузка ...
|
|
| 32 | РСМ-10.01.01.513 | Планка |
Загрузка ...
|
|
| 33 | РСМ-10.01.01.016 | Фартук |
Загрузка ...
|
|
| 34 | РСМ-10.01.08.604 | Стержень |
Загрузка ...
|
|
| 35 | РСМ-10.01.08.201 | Хомут |
Загрузка ...
|
|
| 36 | РСМ-10.01.08.030А | Подвеска |
Загрузка ...
|
|
| 37 | 44Б-00239 | Втулка |
Загрузка ...
|
|
| 38 | 54-30127-01 | Крышка |
Загрузка ...
|
|
| 39 | РСМ-10.01.08.007 | Прокладка |
Загрузка ...
|
|
| 40 | РСМ-10.01.08.603 | Ушки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
