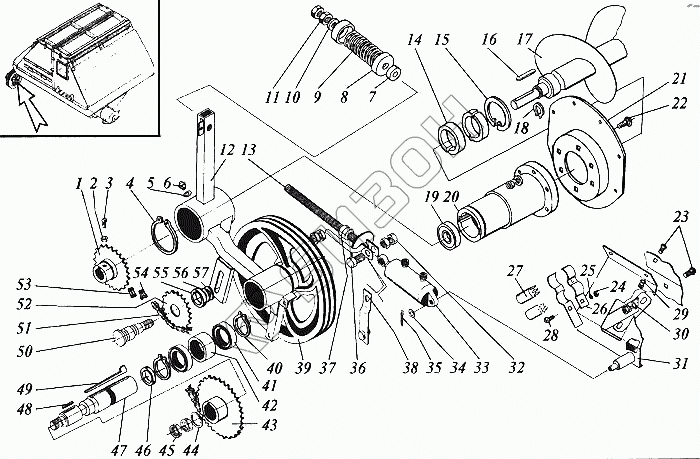

Графический каталог запасных частей к технике: РСМ Дон-1500А. Привод выгрузного шнека
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
49
49
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н.022.020-25 | Звездочка z-32 t-19,05 мм |
Загрузка ...
|
|
| 2 | М10.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 3 | М10-6gх25.22Н.019 | Винт |
Загрузка ...
|
|
| 4 | С95 | Кольцо ГОСТ 13940-86 |
Загрузка ...
|
|
| 5 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 6 | 2.2.45.Ц6хр | Масленка |
Загрузка ...
|
|
| 7 | РСМ-10.01.45.017 | Втулка |
Загрузка ...
|
|
| 8 | РСМ-10.01.45.476 | Стакан |
Загрузка ...
|
|
| 9 | РСМ-10.01.45.606 | Пружина |
Загрузка ...
|
|
| 10 | С16х3,9.01.019 | Шайба |
Загрузка ...
|
|
| 11 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 12 | РСМ-10.01.45.410В | Рычаг с кронштейном |
Загрузка ...
|
|
| 13 | РСМ-10.01.45.440В | Тяга |
Загрузка ...
|
|
| 14 | РСМ-10.01.45.005А | Втулка разрезная |
Загрузка ...
|
|
| 15 | С85 | Кольцо ГОСТ 13943-86 |
Загрузка ...
|
|
| 16 | 8х7х63 | Шпонка |
Загрузка ...
|
|
| 17 | РСМ-10.01.45.450Б | Шнек |
Загрузка ...
|
|
| 18 | С35 | Кольцо ГОСТ 13942-86 |
Загрузка ...
|
|
| 19 | 1580207К7С17 | Подшипник или 1580207К10С27 |
Загрузка ...
|
|
| 19 | 1580207К10С27 | Подшипник или 1580207К7Т2С17 |
Загрузка ...
|
|
| 20 | РСМ-10.01.45.102Б | Ступица |
Загрузка ...
|
|
| 21 | РСМ-10.01.45.483 | Фланец |
Загрузка ...
|
|
| 22 | М10х45 | Болт |
Загрузка ...
|
|
| 23 | М10х25 | Болт |
Загрузка ...
|
|
| 24 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 25 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 26 | РСМ-10.01.45.524 | Хомут |
Загрузка ...
|
|
| 27 | ДО13-1 | Датчик оборотов |
Загрузка ...
|
|
| 28 | М8х20 | Болт |
Загрузка ...
|
|
| 29 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 30 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 31 | РСМ-10.01.45.430Д | Кронштейн |
Загрузка ...
|
|
| 32 | М14-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 33 | ГА-93.000 | Гидроцилиндр |
Загрузка ...
|
|
| 34 | С14х3,0.01.019 | Шайба |
Загрузка ...
|
|
| 35 | 3,2х20.019 | Шплинт |
Загрузка ...
|
|
| 36 | М14-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 37 | РСМ-10.01.45.607 | Гайка М16 |
Загрузка ...
|
|
| 38 | РСМ-10.01.45.810А | Кронштейн |
Загрузка ...
|
|
| 39 | РСМ-10.01.45.420В | Шкив |
Загрузка ...
|
|
| 40 | С72 | Кольцо |
Загрузка ...
|
|
| 41 | 180306К13С27 | Подшипник или 180306АКС17 |
Загрузка ...
|
|
| 41 | 180306АКС17 | Подшипник или 180306К13С27 |
Загрузка ...
|
|
| 42 | РСМ-10.01.45.004В-02 | Втулка |
Загрузка ...
|
|
| 43 | РСМ-10.01.45.580 | Звездочка z-28 t-19,05мм |
Загрузка ...
|
|
| 44 | С24х3,9.01.019 | Шайба |
Загрузка ...
|
|
| 45 | М24х26Н.04.019 | Гайка |
Загрузка ...
|
|
| 46 | РСМ-10.01.45.004В-01 | Втулка |
Загрузка ...
|
|
| 47 | РСМ-10.01.45.611А | Ось |
Загрузка ...
|
|
| 48 | 8х7х40 | Шпонка |
Загрузка ...
|
|
| 49 | 54-61810-03 | Шпонка специальная или 54-61810 54-61810-01 -02 |
Загрузка ...
|
|
| 49 | 54-61810-02 | Шпонка специальная или 54-61810 54-61810-01 -03 |
Загрузка ...
|
|
| 49 | 54-61810-01 | Шпонка специальная или 54-61810 54-61810-02 -03 |
Загрузка ...
|
|
| 49 | 54-61810 | Шпонка специальная |
Загрузка ...
|
|
| 50 | 60327А | Ось |
Загрузка ...
|
|
| 51 | ПР-19,05-3180 | Цепь n-51 зв. |
Загрузка ...
|
|
| 52 | 54-2-48-1 | Звездочка z=17 t=19,05 |
Загрузка ...
|
|
| 53 | П2-ПР-19,05-3180 | Звено переходное |
Загрузка ...
|
|
| 54 | С-ПР-19,05-3180 | Звено |
Загрузка ...
|
|
| 55 | 54-00781 | Втулка или 80440 |
Загрузка ...
|
|
| 56 | С20х1.01.10.019 | Шайба |
Загрузка ...
|
|
| 57 | С20х2.01.10.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
