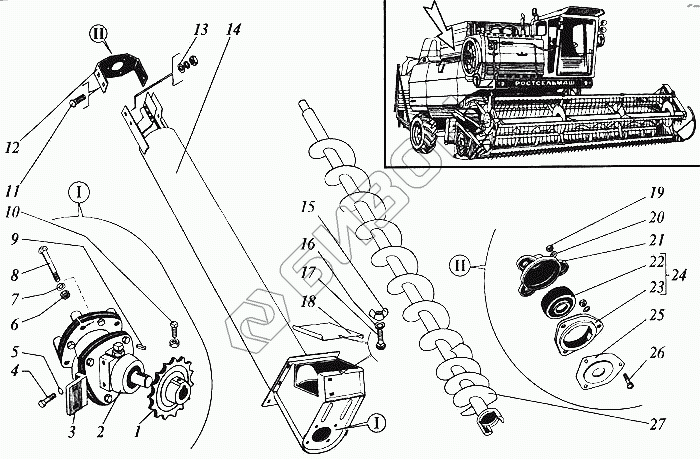

Графический каталог запасных частей к технике: РСМ Дон-1500А. Шнек зерновой наклонный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н.022.010-25 | Звездочка z-32 t-19,05 мм |
Загрузка ...
|
|
| 2 | РСМ-10.01.47.100Б | Редуктор |
Загрузка ...
|
|
| 3 | РСМ-10.01.47.423Б | Кронштейн |
Загрузка ...
|
|
| 4 | М8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 5 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 6 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 7 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 8 | М10х80 | Болт |
Загрузка ...
|
|
| 9 | 8х7х40 | Шпонка |
Загрузка ...
|
|
| 10 | М10х20.22Н | Винт |
Загрузка ...
|
|
| 11 | М10х25 | Болт |
Загрузка ...
|
|
| 12 | РСМ-10.01.47.435 | Накладка |
Загрузка ...
|
|
| 13 | С10х2,0.01.019 | Шайба |
Загрузка ...
|
|
| 14 | РСМ-10.01.47.160В | Кожух шнека |
Загрузка ...
|
|
| 15 | 54-2-157-01 | Гайка |
Загрузка ...
|
|
| 16 | С10х3,0.01.019 | Шайба |
Загрузка ...
|
|
| 17 | М8х25 | Болт |
Загрузка ...
|
|
| 18 | РСМ-10.01.47.180 | Крышка |
Загрузка ...
|
|
| 19 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 20 | С8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 21 | РСМ-10.01.47.011 | Колпачок |
Загрузка ...
|
|
| 22 | 1680205К10С27 | Подшипник |
Загрузка ...
|
|
| 23 | Н.027.103 | Корпус подшипника или РСМ-10.27.01.101 |
Загрузка ...
|
|
| 24 | Н.027.01.030 | Опора |
Загрузка ...
|
|
| 25 | А54-43758 | Крышка |
Загрузка ...
|
|
| 26 | М8х45 | Болт |
Загрузка ...
|
|
| 27 | РСМ-10.01.47.170Б | Шнек |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
