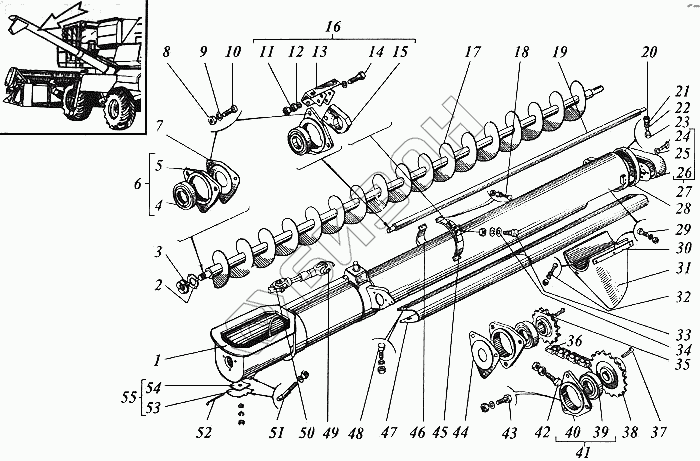

Графический каталог запасных частей к технике: РСМ Дон-1500А. Шнек выгрузной
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| С-ПР-19,05-3180 | С-ПР-19,05-3180 | Звено |
Загрузка ...
|
|
| П2-ПР-19,05-3180 | П2-ПР-19,05-3180 | Звено переходное |
Загрузка ...
|
|
| 1 | РСМ-10.01.48.010Б | Корпус |
Загрузка ...
|
|
| 2 | Н27.01.019 | Шайба |
Загрузка ...
|
|
| 3 | М27х1,5.6Н.05.019 | Гайка |
Загрузка ...
|
|
| 4 | 580306К7 | Подшипник |
Загрузка ...
|
|
| 5 | Н.027.104 | Корпус подшипника |
Загрузка ...
|
|
| 6 | Н.027.01.040-06 | Опора |
Загрузка ...
|
|
| 7 | РСМ-10.01.48.429-01 | Шайба защитная |
Загрузка ...
|
|
| 8 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 9 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 10 | М10х35 | Болт |
Загрузка ...
|
|
| 11 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 12 | РСМ-10Б.01.55.180 | Опора |
Загрузка ...
|
|
| 13 | РСМ-10.01.48.190 | Скоба |
Загрузка ...
|
|
| 14 | М6-6gх55.48.019 | Болт |
Загрузка ...
|
|
| 15 | РСМ-10.01.48.901А | Подшипник |
Загрузка ...
|
|
| 16 | РСМ-10.01.48.180 | Опора |
Загрузка ...
|
|
| 17 | РСМ-10.01.48.070А | Шнек |
Загрузка ...
|
|
| 18 | М8х35 | Болт |
Загрузка ...
|
|
| 19 | РСМ-10.01.48.604А | Вал |
Загрузка ...
|
|
| 20 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 21 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 22 | С8х1,4.01..019 | Шайба |
Загрузка ...
|
|
| 23 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | 44-1-2-16-2 | Винт |
Загрузка ...
|
|
| 25 | 44-00241 | Втулка |
Загрузка ...
|
|
| 26 | РСМ-10.01.48.002 | Щиток |
Загрузка ...
|
|
| 27 | РСМ-10.01.48.100 | Щиток в сборе |
Загрузка ...
|
|
| 28 | РСМ-10.01.48.120 | Фланец |
Загрузка ...
|
|
| 29 | М6х16 | Болт |
Загрузка ...
|
|
| 30 | РСМ-10.01.48.501 | Планка |
Загрузка ...
|
|
| 31 | РСМ-10.01.48.001 | Лоток |
Загрузка ...
|
|
| 32 | 6Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 33 | М10-6gх100.88.35.019 | Болт |
Загрузка ...
|
|
| 34 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 35 | С8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 36 | ПР-19,05-3180 | Цепь n-51 зв. |
Загрузка ...
|
|
| 37 | 54-61806 | Шпонка 8х7х45 |
Загрузка ...
|
|
| 38 | Н.027.337-01 | Звездочка z-20, t-19,05 мм |
Загрузка ...
|
|
| 39 | 1680206 К7Т2С17 | Подшипник |
Загрузка ...
|
|
| 40 | Н.027.104 | Корпус подшипника |
Загрузка ...
|
|
| 41 | Н.027.01.040 | Опора (для комбайнов с копнителем) |
Загрузка ...
|
|
| 42 | М10-6gх65.50.88.35.019 | Болт |
Загрузка ...
|
|
| 43 | М10-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 44 | РСМ-10.01.48.429 | Шайба защитная |
Загрузка ...
|
|
| 45 | РСМ-10.01.48.150В | Хомут |
Загрузка ...
|
|
| 46 | РСМ-10.01.48.431А | Хомут |
Загрузка ...
|
|
| 47 | РСМ-10.01.48.200 | Кожух защитный |
Загрузка ...
|
|
| 48 | М6-6gх16.48.019 | Болт |
Загрузка ...
|
|
| 49 | Н.081.02.200-16 | Вал карданный |
Загрузка ...
|
|
| 50 | 704902К4УС17 | Подшипник |
Загрузка ...
|
|
| 51 | 44-2-22-1-1-1 | Тяга |
Загрузка ...
|
|
| 52 | 65-60530 | Ось петли |
Загрузка ...
|
|
| 53 | РСМ-10.01.48.426 | Крышка |
Загрузка ...
|
|
| 54 | РСМ-10.01.48.090 | Планка |
Загрузка ...
|
|
| 55 | РСМ-10.01.48.080 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
