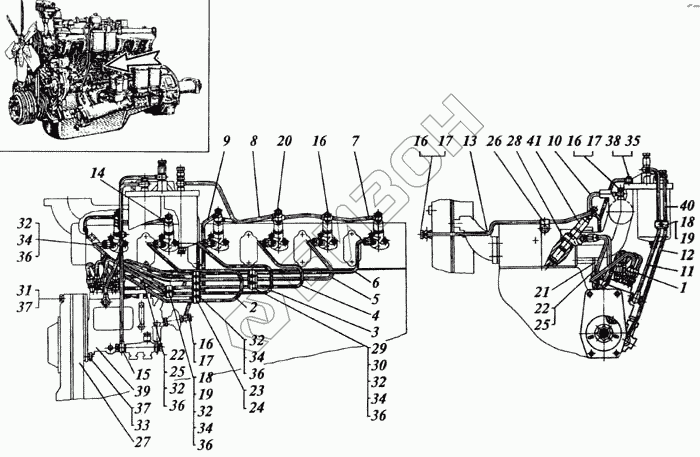

Графический каталог запасных частей к технике: РСМ Дон-1500А. Система топливная

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
16
17
17
17
18
18
19
19
20
21
22
22
23
24
25
25
26
27
28
29
30
31
32
32
32
32
32
33
34
34
34
34
35
36
36
36
36
36
37
37
38
39
40
41
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 31-15С3 Топливопровод к первому цилиндру
Загрузка ...
2 31-15С4 Топливопровод ко второму цилиндру
Загрузка ...
3 31-15С5 Топливопровод к третьему цилиндру
Загрузка ...
4 31-15С6 Топливопровод к четвертому цилиндру
Загрузка ...
5 31-15С7 Топливопровод к пятому цилиндру
Загрузка ...
6 31-15С8 Топливопровод к шестому цилиндру
Загрузка ...
7 31-15С9-2 Топливопровод слива
Загрузка ...
8 31-15С10-1 Топливопровод слива
Загрузка ...
9 31-15С11-1 Трубка слива из насоса
Загрузка ...
10 31-15С18-2 Трубка подвода воздуха
Загрузка ...
11 31-15С14-2 Трубка от фильтра к насосу
Загрузка ...
12 31-15С16-1 Трубка от помпы к фильтру
Загрузка ...
13 31-15С17-1 Топливопровод слива
Загрузка ...
14 31-15С18 Топливопровод слива
Загрузка ...
15 СМД7-1539А Прокладка
Загрузка ...
16 СМД7-1590А Болт зажимной
Загрузка ...
17 СМД7-1591А Прокладка
Загрузка ...
18 14-1540 Планка зажима
Загрузка ...
19 31-1501 Подкладка
Загрузка ...
20 14-1595 Болт зажимной
Загрузка ...
21 31-1504 Кронштейн
Загрузка ...
22 31-1508 Прокладка
Загрузка ...
23 31-1510 Прокладка
Загрузка ...
24 31-1511 Планка зажима
Загрузка ...
25 31-1512 Планка зажима
Загрузка ...
26 20-1504 Хомут
Загрузка ...
27 54.15.434 Прокладка насоса топливного
Загрузка ...
28 60-15123.00 Кольцо уплотняющее
Загрузка ...
29 31-1515 Прокладка
Загрузка ...
30 60-15198.00 Планка зажима большая
Загрузка ...
31 М10-6gх85.88 Болт
Загрузка ...
32 М8-6gх25.88 Болт
Загрузка ...
33 М10-6gх30.88 Болт
Загрузка ...
34 М8-6Н.6 Гайка
Загрузка ...
35 М14-6Н.6 Гайка
Загрузка ...
36 8.65Г.05 Шайба
Загрузка ...
37 10.65Г.05 Шайба
Загрузка ...
38 14.65Г.05 Шайба
Загрузка ...
39 58.1111004-10 Насос топливный
Загрузка ...
40 25.1117010-03 Топливный фильтр тонкой очистки ФТ-150А
Загрузка ...
41 39.112010 Форсунка ФД-22М
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
