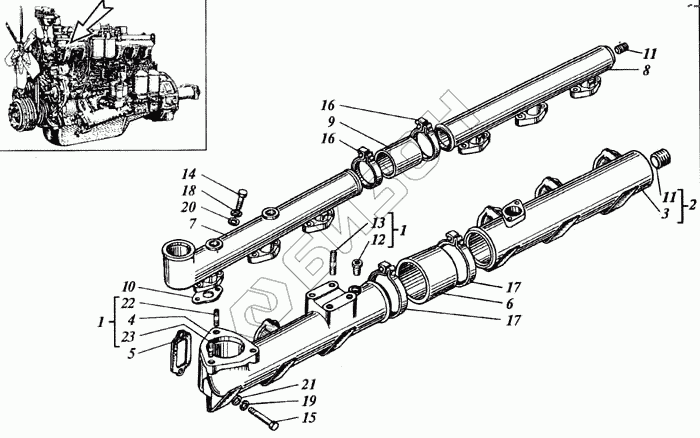

Графический каталог запасных частей к технике: РСМ Дон-1500А. Труба водяная и коллектор впускной
1
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 31-06С8 | Коллектор впускной |
Загрузка ...
|
|
| 2 | 31-06С12 | Коллектор впускной |
Загрузка ...
|
|
| 3 | 31-0661-1 | Коллектор впускной |
Загрузка ...
|
|
| 4 | 31-0662-1 | Коллектор впускной |
Загрузка ...
|
|
| 5 | 31-0663 | Прокладка |
Загрузка ...
|
|
| 6 | 31-0665 | Шланг соединительный |
Загрузка ...
|
|
| 7 | 31-0674А | Труба водяная передняя |
Загрузка ...
|
|
| 8 | 31-0675 | Труба водяная задняя |
Загрузка ...
|
|
| 9 | 31-0676 | Шланг соединительный |
Загрузка ...
|
|
| 10 | 17К-2827 | Прокладка |
Загрузка ...
|
|
| 11 | 14-0649 | Пробка |
Загрузка ...
|
|
| 12 | 20-1230 | Втулка |
Загрузка ...
|
|
| 13 | 14-0115 | Шпилька |
Загрузка ...
|
|
| 14 | М8-6gх30.88 | Болт |
Загрузка ...
|
|
| 15 | М10-6gх70.88 | Болт |
Загрузка ...
|
|
| 16 | А23-02.190 | Хомут |
Загрузка ...
|
|
| 17 | А23-02.250 | Хомут |
Загрузка ...
|
|
| 18 | 8.65Г.05 | Шайба |
Загрузка ...
|
|
| 19 | 10.65Г.05 | Шайба |
Загрузка ...
|
|
| 20 | 8х1,5.04.05 | Шайба |
Загрузка ...
|
|
| 21 | 10х1,5.04.05 | Шайба |
Загрузка ...
|
|
| 22 | М10-2r/6gх25.88 | Шпилька |
Загрузка ...
|
|
| 23 | М10-2r/6gх35.88 | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
