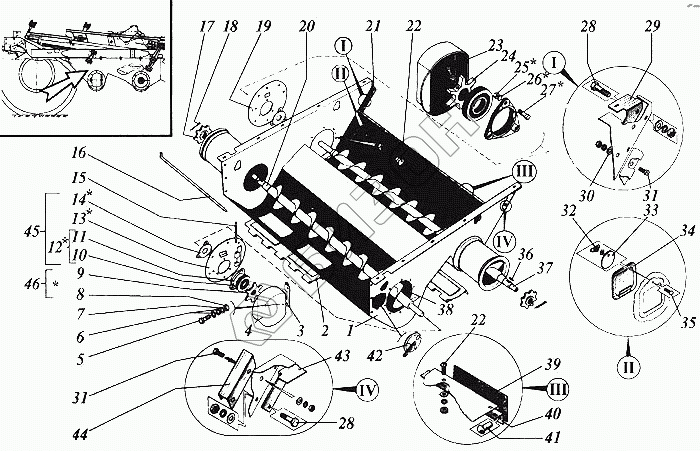

Графический каталог запасных частей к технике: РСМ Дон-1500Б. Блок шнеков

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
17
18
19
20
20
21
22
22
23
24
25
26
27
28
28
29
30
31
31
32
33
34
35
36
37
37
38
38
39
40
41
42
43
44
45
46
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 РСМ-10Б.01.05.010А Корпус
Загрузка ...
1 РСМ-8Б.01.05.010 Корпус
Загрузка ...
2 РСМ-10.01.05.110Б Дно откидное
Загрузка ...
2 РСМ-8.01.05.110Б Дно откидное
Загрузка ...
3 РСМ-10.01.05.405 Петля
Загрузка ...
4 РСМ-10.01.05.002 Крышка
Загрузка ...
5 М6-8gх16.88.35.019 Болт
Загрузка ...
6 С6.01.019 Шайба
Загрузка ...
7 6Т.65Г.019 Шайба
Загрузка ...
8 М6.6Н.6.019 Гайка
Загрузка ...
9 РСМ-10.10.30.032 Звездочка (экспорт) или РСМ-10.10.30.012А
Загрузка ...
9 РСМ-10.10.30.012А Звездочка или РСМ-10.10.30.032 (экспорт)
Загрузка ...
10 1680205К7С17 Подшипник
Загрузка ...
11 Н027.103 Корпус подшипника
Загрузка ...
12 Н.027.01.030 Опора
Загрузка ...
13 РСМ-10.01.05.040 Фланец
Загрузка ...
14 А54-43758 Крышка
Загрузка ...
15 РСМ-10.01.05.601 Ось
Загрузка ...
16 РСМ-8.01.55.429 Ось
Загрузка ...
16 РСМ-10.01.05.602 Ось
Загрузка ...
17 РСМ-10.01.05.201А Звездочка
Загрузка ...
18 6,3х45.019 Шплинт
Загрузка ...
19 РСМ-10.01.05.050 Фланец
Загрузка ...
20 РСМ-8Б.01.05.090 Шнек зерновой
Загрузка ...
20 РСМ-10Б.01.05.090 Шнек зерновой
Загрузка ...
21 РСМ-10Б.01.05.421-01 Кронштейн
Загрузка ...
22 М8х20 Болт
Загрузка ...
23 М6х25.22Н Винт
Загрузка ...
24 РСМ-10.10.30.012А Звездочка или РСМ-10.10.30.032 (экспорт)
Загрузка ...
25 М8-6Н.6.019 Гайка
Загрузка ...
26 8Т.65Г.019 Шайба
Загрузка ...
27 М8х30 Болт
Загрузка ...
28 М6-6gх20.48.016 Болт
Загрузка ...
29 РСМ-10.01.05.432-01 Кронштейн
Загрузка ...
30 С8.01.019 Шайба
Загрузка ...
31 М8-6gх16.48.016 Болт
Загрузка ...
32 54-2-175-01 Гайка специальная
Загрузка ...
33 РСМ-10.01.15.436 Шайба эксцентрическая
Загрузка ...
34 РСМ-10Б.01.05.080 Крышка
Загрузка ...
35 М6х20 Болт
Загрузка ...
36 8х7х40 Шпонка
Загрузка ...
37 РСМ-8Б.01.05.100 Шнек колосовой
Загрузка ...
37 РСМ-10Б.01.05.100 Шнек колосовой
Загрузка ...
38 РСМ-8.01.05.434 Жесткость
Загрузка ...
38 РСМ-10.01.05.434Б Жесткость
Загрузка ...
39 РСМ-10Б.01.05.004А Ремень
Загрузка ...
40 РСМ-10Б.01.05.412А Уголок
Загрузка ...
41 140-5х14.01.10КП.016 Заклепка
Загрузка ...
42 РСМ-10.01.05.180 Крышка
Загрузка ...
43 РСМ-10.01.05.432 Кронштейн
Загрузка ...
44 РСМ-10Б.01.05.421 Кронштейн
Загрузка ...
45 РСМ-10.01.05.020 Фланец в сборе
Загрузка ...
46 РСМ-10.01.05.030 Фланец в сборе
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
