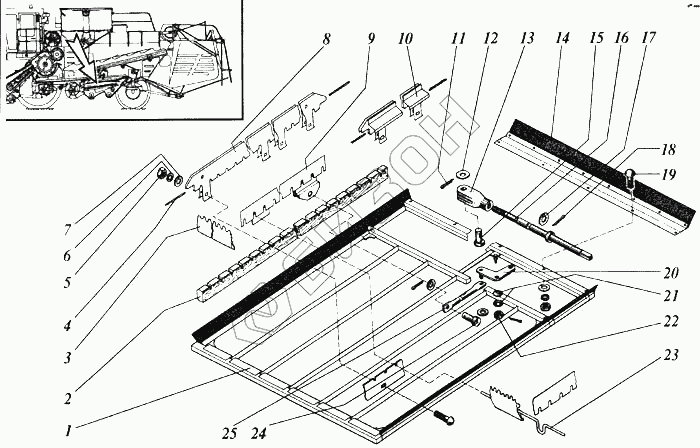

Графический каталог запасных частей к технике: РСМ Дон-1500Б. Решето нижнее

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
18
19
20
21
22
23
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 РСМ-8Б.01.04.070 Рама
Загрузка ...
1 РСМ-10Б.01.04.070 Рама
Загрузка ...
2 РСМ-10Б.01.04.901 Брус
Загрузка ...
2 РСМ-10Б.01.04.901-01 Брус
Загрузка ...
3 РСМ-10.01.04.413А Гребенка
Загрузка ...
3 РСМ-8.01.04.413А Гребенка
Загрузка ...
4 РСМ-10Б.01.04.002 Шнур
Загрузка ...
5 М6-6Н.6.019 Гайка
Загрузка ...
6 6Т.65Г.019 Шайба
Загрузка ...
7 С6х1,4.01.019 Шайба
Загрузка ...
8 РСМ-10Б.01.04.140А Прижим
Загрузка ...
9 РСМ-10Б.01.04.230А Планка регулировочная
Загрузка ...
10 РСМ-10Б.01.04.150 Отражатель
Загрузка ...
11 2,0х20.019 Шплинт
Загрузка ...
12 С8х1,4.01.019 Шайба
Загрузка ...
13 54-30065А Вилка
Загрузка ...
14 РСМ-8Б.01.04.160А Щиток
Загрузка ...
14 РСМ-10Б.01.04.160А Щиток
Загрузка ...
15 6-8В12х25.35.Ц9хр Ось
Загрузка ...
16 РСМ-10Б.01.04.130 Винт
Загрузка ...
16 РСМ-8Б.01.04.130 Винт
Загрузка ...
17 С12х3.01.019 Шайба
Загрузка ...
18 4х22.019 Шплинт
Загрузка ...
19 М6х16 Болт
Загрузка ...
20 РСМ-10Б.01.04.100 Рычаг
Загрузка ...
21 1-1-2-20х10,2х0,5х0,65 Пружина тарельчатая
Загрузка ...
22 М8-6Н.6.019 Гайка
Загрузка ...
23 РСМ-10.01.04.601-01 Ось гребенок
Загрузка ...
23 РСМ-8.01.04.601А Ось гребенок
Загрузка ...
24 6-8В12х20.35.Ц9хр Ось
Загрузка ...
25 РСМ-10Б.01.04.802 Тяга
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
