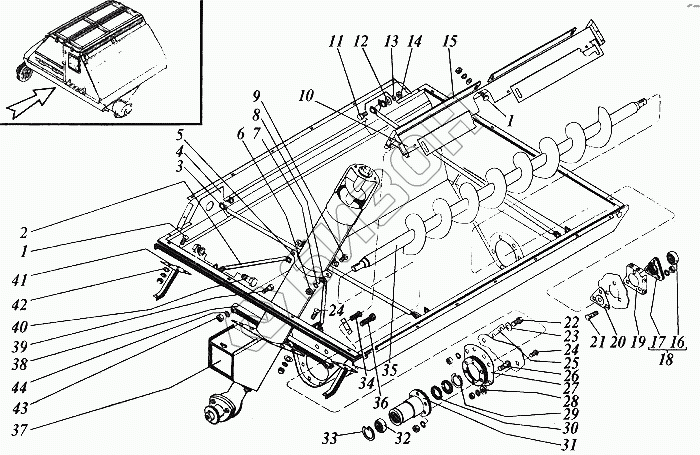

Графический каталог запасных частей к технике: РСМ Дон-1500Б. Днище бункера
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8х20 | Болт |
Загрузка ...
|
|
| 2 | РСМ-10.01.45.824 | Растяжка |
Загрузка ...
|
|
| 3 | РСМ-10.01.45.801Б | Растяжка |
Загрузка ...
|
|
| 4 | РСМ-10.01.45.020Г | Каркас |
Загрузка ...
|
|
| 5 | РСМ-10.01.45.516 | Хомут |
Загрузка ...
|
|
| 6 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 7 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 8 | РСМ-10.01.45.824-01 | Растяжка |
Загрузка ...
|
|
| 9 | М8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 10 | РСМ-10.01.45.230Б | Кожух шнека |
Загрузка ...
|
|
| 11 | М10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 12 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 13 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 14 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 15 | РСМ-10.01.45.462Б | Щиток |
Загрузка ...
|
|
| 16 | 1680206К7С17 | Подшипник или 1680206К10С27 |
Загрузка ...
|
|
| 16 | 1680206К10С27 | Подшипник или 1680206К7С17 |
Загрузка ...
|
|
| 17 | Н.027.104 | Корпус подшипника |
Загрузка ...
|
|
| 18 | Н.027.01.040 | Опора (для комбайнов с копнителем) |
Загрузка ...
|
|
| 19 | РСМ-10.01.45.470Б | Кронштейн |
Загрузка ...
|
|
| 20 | РСМ-10.01.48.429 | Шайба защитная |
Загрузка ...
|
|
| 21 | М10х35 | Болт |
Загрузка ...
|
|
| 22 | М12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | С12х2,0.01.019 | Шайба |
Загрузка ...
|
|
| 24 | М10х25 | Болт |
Загрузка ...
|
|
| 25 | РСМ-10.01.45.525 | Прокладка |
Загрузка ...
|
|
| 26 | М10х45 | Болт |
Загрузка ...
|
|
| 27 | РСМ-10.01.45.483А | Фланец |
Загрузка ...
|
|
| 28 | С14х3,0.01.019 | Шайба |
Загрузка ...
|
|
| 29 | С85 | Кольцо ГОСТ 13943-86 |
Загрузка ...
|
|
| 30 | РСМ-10.01.45.005А | Втулка разрезная |
Загрузка ...
|
|
| 31 | РСМ-10.01.45.103А | Ступица |
Загрузка ...
|
|
| 32 | 1580209НК7С27 | Подшипник |
Загрузка ...
|
|
| 33 | С45 | Кольцо ГОСТ 13942-86 |
Загрузка ...
|
|
| 34 | М12-6gх70.88.35.019 | Болт |
Загрузка ...
|
|
| 35 | РСМ-10.01.45.840 | Шнек |
Загрузка ...
|
|
| 36 | М10х25 | Болт |
Загрузка ...
|
|
| 37 | РСМ-10.01.47.000Д | Шнек зерновой наклонный |
Загрузка ...
|
|
| 38 | РСМ-10.01.45.500В | Труба |
Загрузка ...
|
|
| 39 | М12-8gх60.88.35.019 | Болт |
Загрузка ...
|
|
| 40 | М8-8gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 41 | РСМ-10.01.45.610Б | Кронштейн |
Загрузка ...
|
|
| 42 | С8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 43 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 44 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
