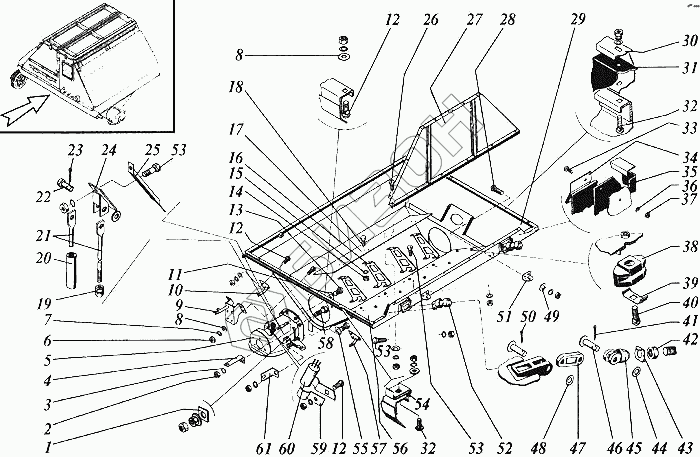

Графический каталог запасных частей к технике: РСМ Дон-1500Б. Днище бункера
1
2
3
4
5
6
7
8
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.01.45.541 | Шайба |
Загрузка ...
|
|
| 2 | М12.6Н.019 | Гайка |
Загрузка ...
|
|
| 3 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 4 | РСМ-10.01.45.547 | Кронштейн |
Загрузка ...
|
|
| 5 | РСМ-10.01.45.520Е | Горловина |
Загрузка ...
|
|
| 6 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 7 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 8 | С8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 9 | РСМ-10.01.45.660Б | Кронштейн |
Загрузка ...
|
|
| 10 | РСМ-10.01.45.590А-01 | Кронштейн |
Загрузка ...
|
|
| 11 | С12х2.01.019 | Шайба |
Загрузка ...
|
|
| 12 | М8х20 | Болт |
Загрузка ...
|
|
| 13 | М12-6gх90.88.35.019 | Болт |
Загрузка ...
|
|
| 14 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 15 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 16 | РСМ-10.01.45.437А | Кронштейн |
Загрузка ...
|
|
| 17 | РСМ-10.01.45.436Б | Лист |
Загрузка ...
|
|
| 18 | М10-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 19 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 20 | РСМ-10.01.44.001 | Рукав |
Загрузка ...
|
|
| 21 | РСМ-10.01.44.601 | Шпренгель |
Загрузка ...
|
|
| 22 | 6-12В12х36.35.Ц9хр | Ось |
Загрузка ...
|
|
| 23 | 3,2х20.019 | Шплинт |
Загрузка ...
|
|
| 24 | РСМ-10.01.44.020 | Кронштейн |
Загрузка ...
|
|
| 25 | РСМ-10.01.44.702А | Угольник |
Загрузка ...
|
|
| 26 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 27 | РСМ-10.01.45.300Б | Панель задняя |
Загрузка ...
|
|
| 28 | М10х30 | Болт |
Загрузка ...
|
|
| 29 | РСМ-10.01.45.020Г | Каркас |
Загрузка ...
|
|
| 30 | РСМ-10.01.45.466А | Планка |
Загрузка ...
|
|
| 31 | РСМ-10.01.45.008 | Уплотнитель |
Загрузка ...
|
|
| 32 | М8х25 | Болт |
Загрузка ...
|
|
| 33 | М6-8gх16.48.019 | Болт |
Загрузка ...
|
|
| 34 | РСМ-10.01.45.630А | Уплотнитель |
Загрузка ...
|
|
| 35 | РСМ-10.01.45.013 | Уплотнитель |
Загрузка ...
|
|
| 36 | 6Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 37 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 38 | РСМ-10.01.45.007А | Опора |
Загрузка ...
|
|
| 39 | РСМ-10.01.45.506А | Скоба |
Загрузка ...
|
|
| 40 | М10х35 | Болт |
Загрузка ...
|
|
| 41 | 4х28.019 | Шплинт |
Загрузка ...
|
|
| 42 | М16х1,5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 43 | РСМ-10.01.45.445 | Шайба |
Загрузка ...
|
|
| 44 | С16х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 45 | 54-30066 | Вилка |
Загрузка ...
|
|
| 46 | 6-16В12х45.35.Ц9хр | Ось |
Загрузка ...
|
|
| 47 | 54-30168 | Рычаг |
Загрузка ...
|
|
| 48 | С16х1,0.01.019 | Кольцо |
Загрузка ...
|
|
| 49 | С10х3.01.019 | Шайба |
Загрузка ...
|
|
| 50 | 4х25.019 | Шплинт |
Загрузка ...
|
|
| 51 | РСМ-10.01.45.467 | Уголок |
Загрузка ...
|
|
| 52 | ГА-40000В | Вибратор |
Загрузка ...
|
|
| 53 | М10-8gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 54 | РСМ-10.01.45.009 | Уплотнитель |
Загрузка ...
|
|
| 55 | С10.01.08.019 | Шайба |
Загрузка ...
|
|
| 56 | РСМ-10.01.45.320Б | Дно |
Загрузка ...
|
|
| 57 | РСМ-10.01.45.590А | Кронштейн |
Загрузка ...
|
|
| 58 | М12х-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 59 | РСМ-10.01.45.524 | Хомут |
Загрузка ...
|
|
| 60 | ДО-13-1 | Датчик оборотов |
Загрузка ...
|
|
| 61 | РСМ-10.01.45.503 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
