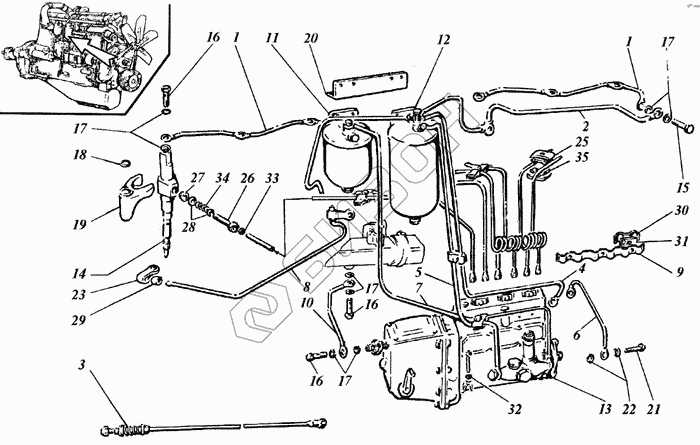

Графический каталог запасных частей к технике: РСМ Дон-1500Б. Система топливная
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
17
17
17
18
19
20
21
22
23
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 01-15с13Б | Топливопровод слива |
Загрузка ...
|
|
| 2 | 461-15с14-1 | Топливопровод слива |
Загрузка ...
|
|
| 3 | 41-15с21Б | Топливопровод высокого давления |
Загрузка ...
|
|
| 4 | 01М-15с23-1 | Топливопровод от фильтра к насосу |
Загрузка ...
|
|
| 5 | 01М-15с24-1 | Топливопровод от топливоподкачивающего насоса к фильтру |
Загрузка ...
|
|
| 6 | 03-15с25В | Топливопровод от насоса к топливоподкачивающему насосу |
Загрузка ...
|
|
| 7 | 01М-15с28-1 | Топливопровод от фильтра грубой очистки к топливоподкачивающему насосу |
Загрузка ...
|
|
| 8 | 01М-15с29-1 | Топливопровод слива |
Загрузка ...
|
|
| 9 | 03-15с34 | Скоба |
Загрузка ...
|
|
| 10 | 461-15с-36-1 | Трубопровод подвода воздуха к пневмокорректору |
Загрузка ...
|
|
| 11 | 41-60с 1 | Фильтр грубой очистки топлива ФТ-25 |
Загрузка ...
|
|
| 12 | 41-70с1 | Фильтр тонкой очистки топлива ФТ-80 |
Загрузка ...
|
|
| 13 | 461-16с1-15 | Насос топливный АТНМ 6 100 10-15 с регулятором |
Загрузка ...
|
|
| 14 | 444-20с1 | Форсунка |
Загрузка ...
|
|
| 15 | 01М-1525 | Болт |
Загрузка ...
|
|
| 16 | 463-1525 | Болт |
Загрузка ...
|
|
| 17 | 41-1526А | Прокладка |
Загрузка ...
|
|
| 18 | 01-А1532 | Шайба |
Загрузка ...
|
|
| 19 | 01-А1533 | Скоба крепления форсунки |
Загрузка ...
|
|
| 20 | 01М-1535-1 | Кронштейн |
Загрузка ...
|
|
| 21 | СМД7-1536 | Болт |
Загрузка ...
|
|
| 22 | СМД7-1539 | Прокладка |
Загрузка ...
|
|
| 23 | 01М-1540 | Хомут |
Загрузка ...
|
|
| 24 | 01М-1540-1 | Хомут |
Загрузка ...
|
|
| 25 | 14-1540-1 | Планка зажима |
Загрузка ...
|
|
| 26 | 01-1541-2 | Штуцер |
Загрузка ...
|
|
| 27 | 01-1542-1Б | Кольцо резиновое |
Загрузка ...
|
|
| 28 | 01-1548Б | Шайба |
Загрузка ...
|
|
| 29 | 01М-1551-1 | Прокладка |
Загрузка ...
|
|
| 30 | 01-1555А | Планка |
Загрузка ...
|
|
| 31 | 03-1556 | Прокладка |
Загрузка ...
|
|
| 32 | 01-1559 | Шайба специальная |
Загрузка ...
|
|
| 33 | 03-1561 | Кольцо |
Загрузка ...
|
|
| 34 | 03-1565 | Пружина |
Загрузка ...
|
|
| 35 | 14-1567-1 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
