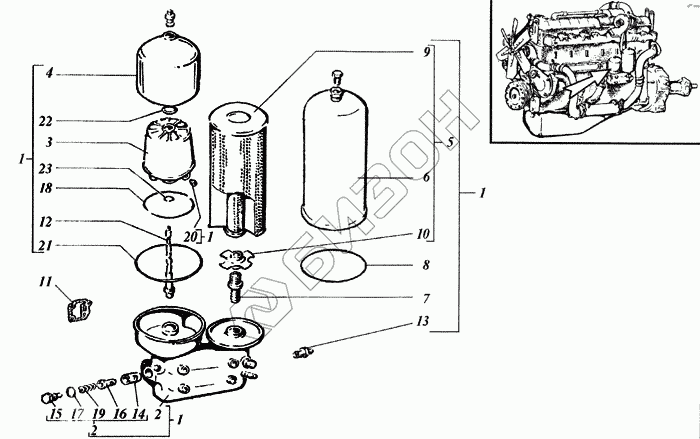

Графический каталог запасных частей к технике: РСМ Дон-1500Б. Центрифуга с разборным масляным фильтром

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 КМФ-30.000 Центрифуга с разборным масляным фильтром
Загрузка ...
2 КМФ-30.100 Корпус
Загрузка ...
3 14-10с3В Ротор
Загрузка ...
4 03-10с6-1 Колпак
Загрузка ...
5 840.101.2076-20 Колпак с элементом
Загрузка ...
6 840.101.2077-21 Колпак с пружиной
Загрузка ...
7 КМФ-30.001-3 Штуцер
Загрузка ...
8 КМФ-30.202 Прокладка
Загрузка ...
9 840.101.2038-12 Элемент фильтрующий
Загрузка ...
10 840.1012051-11 Крышка замковая
Загрузка ...
11 461-1009 Прокладка
Загрузка ...
12 14-1012А Ось ротора
Загрузка ...
13 03-1014-01 Штуцер ввертной
Загрузка ...
14 03-1022-1 Стакан
Загрузка ...
15 03-1025-3 Болт
Загрузка ...
16 03-1027-1 Клапан
Загрузка ...
17 03-1033-1А Прокладка
Загрузка ...
18 03-1045 Кольцо
Загрузка ...
19 04-1046А Пружина
Загрузка ...
20 14-1047А Форсунка
Загрузка ...
21 14-1065А Прокладка
Загрузка ...
22 14-1071-1 Прокладка
Загрузка ...
23 14-1077-2 Кольцо
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
