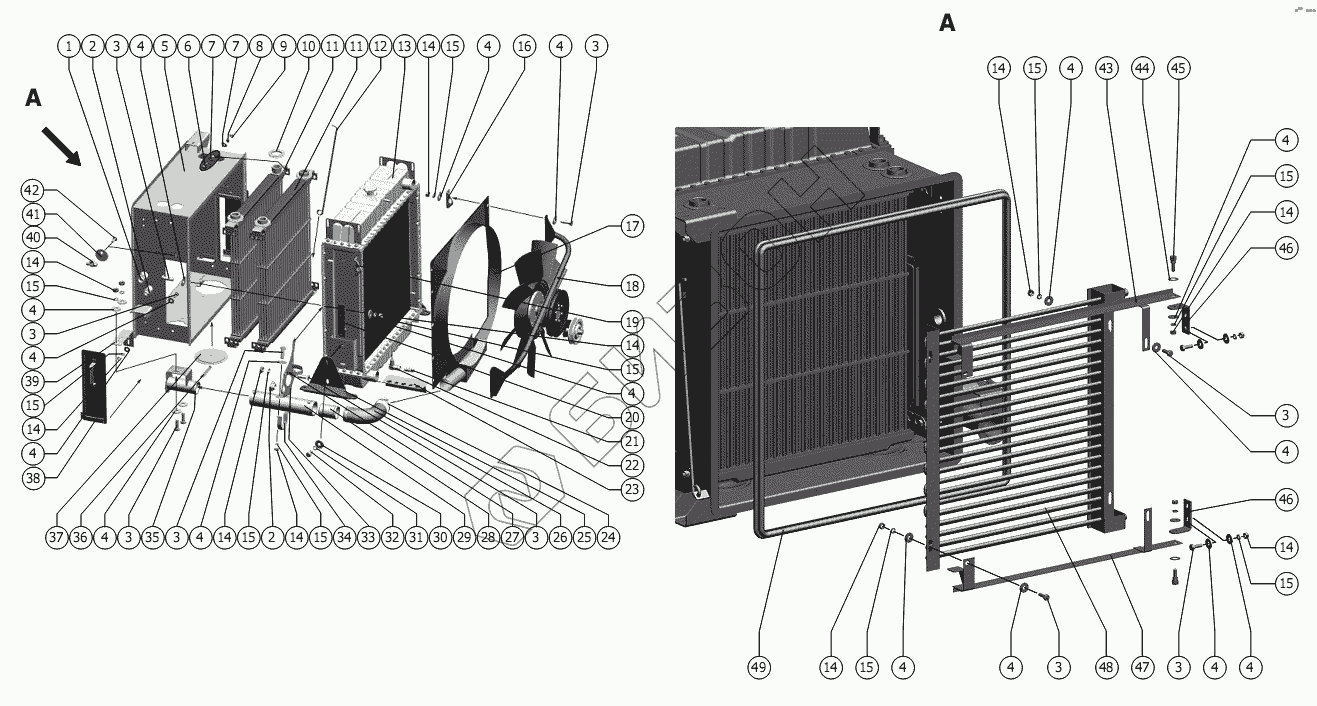

Графический каталог запасных частей к технике: РСМ Энергосредство ЭС-1. Блок радиаторов
1
2
2
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
6
7
7
8
9
10
11
11
12
13
14
14
14
14
14
14
14
14
14
14
14
15
15
15
15
15
15
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 101.00.23.002 | Втулка |
Загрузка ...
|
|
| 2 | 101.00.23.001 | Втулка |
Загрузка ...
|
|
| 3 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 4 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 5 | 1.52.350 | Рамка |
Загрузка ...
|
|
| 6 | М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 7 | C 10.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 8 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 9 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 10 | 1.52.002 | Уплотнитель |
Загрузка ...
|
|
| 11 | ТГМ 100.1013.000-16 | Радиатор масляный |
Загрузка ...
|
|
| 12 | 1.52.601 | Крючок |
Загрузка ...
|
|
| 13 | РСМ-162Д.1301.100-02 ТУ 23.461771.0.59-89Е | Радиатор водяной |
Загрузка ...
|
|
| 14 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 15 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 16 | РСМ-5.05.05.412-01 | Кронштейн |
Загрузка ...
|
|
| 17 | 1.52.180 | Диффузор |
Загрузка ...
|
|
| 18 | 1.52.050 | Опора вентилятора |
Загрузка ...
|
|
| 19 | РСМ-5.05.05.412 | Кронштейн |
Загрузка ...
|
|
| 20 | РСМ-10.05.00.340А | Кронштейн |
Загрузка ...
|
|
| 21 | 101.05.00.633 | Штуцер |
Загрузка ...
|
|
| 22 | РСМ-100.08.06.301 | Угольник |
Загрузка ...
|
|
| 23 | РСМ-10.05.00.005 | Прокладка |
Загрузка ...
|
|
| 24 | TORRO S60-80/12-C7W1 | Хомут |
Загрузка ...
|
|
| 25 | 1.52.403 | Кронштейн |
Загрузка ...
|
|
| 26 | 270 003 065 | Патрубок |
Загрузка ...
|
|
| 27 | РСМ-10.05.11.505 | Хомут |
Загрузка ...
|
|
| 28 | 1.52.821 | Труба |
Загрузка ...
|
|
| 29 | 101.05.00.013 | Патрубок |
Загрузка ...
|
|
| 30 | C 12.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 31 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 32 | М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 33 | 1.52.418 | Кронштейн |
Загрузка ...
|
|
| 34 | 1.52.502 | Хомут |
Загрузка ...
|
|
| 35 | 1.52.020 | Патрубок |
Загрузка ...
|
|
| 36 | 54-00674А | Поводок |
Загрузка ...
|
|
| 37 | РСМ-10.01.05.001 | Крышка |
Загрузка ...
|
|
| 38 | 1.52.130 | Крышка |
Загрузка ...
|
|
| 39 | 1.52.458 | Кронштейн |
Загрузка ...
|
|
| 40 | 54-2-157 | Гайка специальная |
Загрузка ...
|
|
| 41 | РСМ-10.01.15.436 | Шайба эксцентрическая |
Загрузка ...
|
|
| 42 | М6х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 43 | 1.52.360 | Рамка конденсатора |
Загрузка ...
|
|
| 44 | С.12х1.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 45 | 101.05.00.603 | Болт |
Загрузка ...
|
|
| 46 | 1.52.432 | Кронштейн |
Загрузка ...
|
|
| 47 | 1.52.360-01 | Рамка конденсатора |
Загрузка ...
|
|
| 48 | 02-010450-00 | Конденсатор |
Загрузка ...
|
|
| 49 | 1.52.001 | Уплотнитель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
