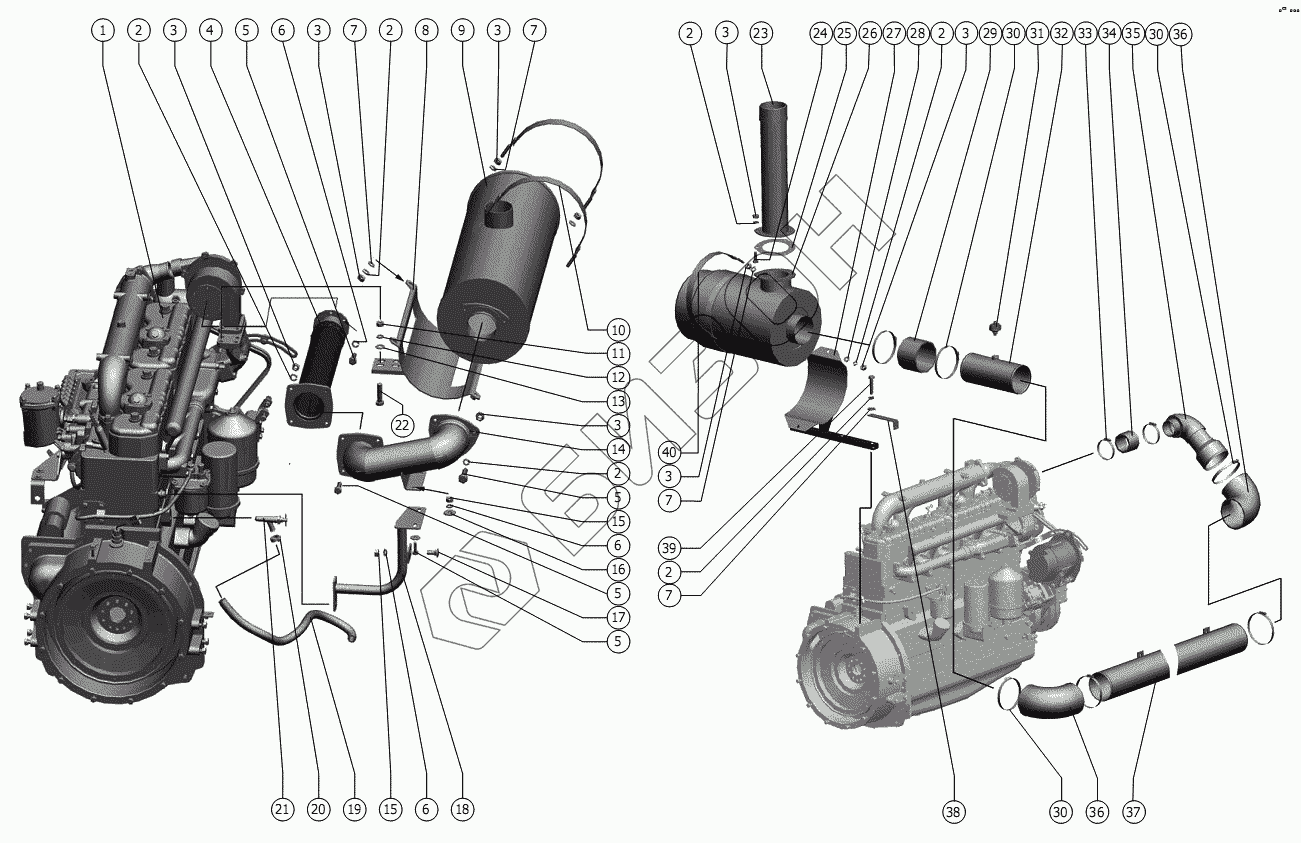

Графический каталог запасных частей к технике: РСМ Энергосредство ЭС-1. Двигатель. Трубопровод
1
2
2
2
2
2
2
3
3
3
3
3
3
3
4
5
5
5
5
6
6
6
7
7
7
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
31
32
33
34
36
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Д-260.1-417 | Дизель |
Загрузка ...
|
|
| 2 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 4 | 1.50.660 | Металлорукав |
Загрузка ...
|
|
| 5 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 6 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 7 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 8 | 1.50.910 | Опора |
Загрузка ...
|
|
| 9 | 31.1201010 (740-1201010-41-01) | Глушитель выхлопа |
Загрузка ...
|
|
| 10 | 1.50.840 | Хомут |
Загрузка ...
|
|
| 11 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 12 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 13 | С.12х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 14 | 1.50.820 | Труба глушителя |
Загрузка ...
|
|
| 15 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 16 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 17 | М8х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 18 | 1.50.830 | Стойка |
Загрузка ...
|
|
| 19 | 1.13.001 | Шланг |
Загрузка ...
|
|
| 20 | TORRO S16-27/9-C7W1 | Хомут |
Загрузка ...
|
|
| 21 | 45 9930 0075 ВС11 ОСТ 37.001.241-81 | Кран |
Загрузка ...
|
|
| 22 | М12-6gx50.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 23 | 1.50.210 | Патрубок |
Загрузка ...
|
|
| 24 | М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 25 | 1.50.004 | Прокладка |
Загрузка ...
|
|
| 26 | РСМ-5.05.05.400 ТУ 4755-006-00232058-96 | Воздухоочиститель |
Загрузка ...
|
|
| 27 | 1.51.020 | Опора |
Загрузка ...
|
|
| 28 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 29 | PCM 10Б.03.00.008 | Шланг |
Загрузка ...
|
|
| 30 | TORRO S130-150/12-C7W1 | Хомут |
Загрузка ...
|
|
| 31 | 132.3839600. | Датчик сигнализатора засорённости воздушного фильтра |
Загрузка ...
|
|
| 32 | 1.51.190 | Воздуховод |
Загрузка ...
|
|
| 33 | TORRO S70-90/12-C7W1 | Хомут |
Загрузка ...
|
|
| 34 | РСМ-5.05.05.001 | Шланг |
Загрузка ...
|
|
| 36 | 4310-1109375 | Шланг угловой |
Загрузка ...
|
|
| 37 | 1.51.180 | Воздуховод |
Загрузка ...
|
|
| 38 | Уголок | Уголок |
Загрузка ...
|
|
| 39 | М10-6gx50.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 40 | РСМ-5.05.05.140 | Хомут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
