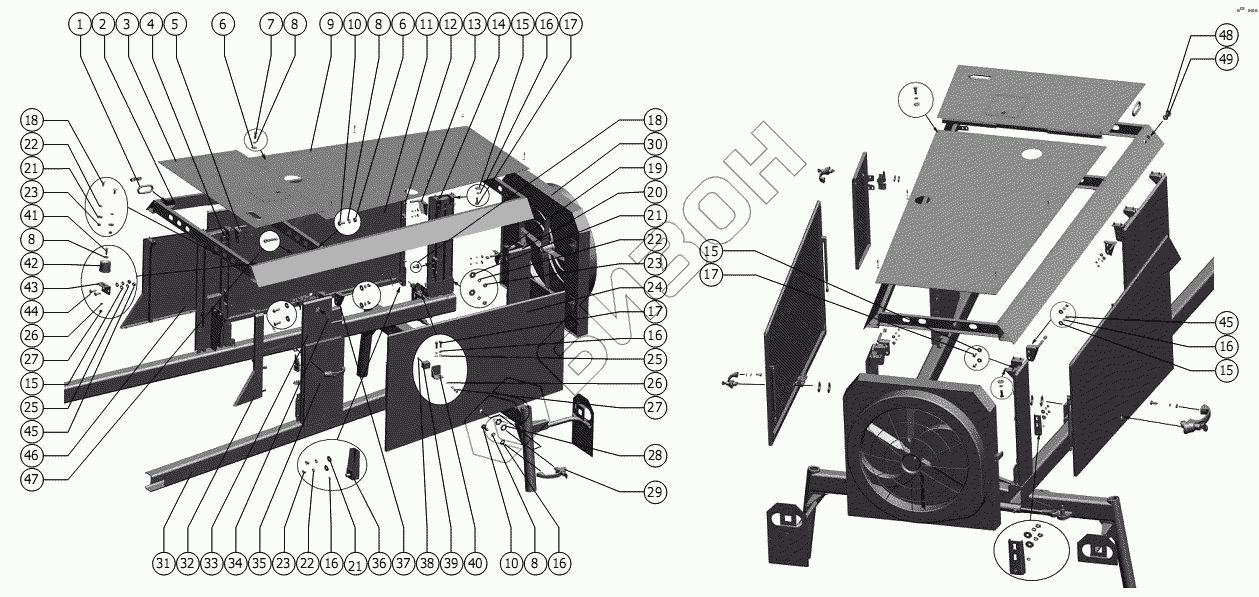

Графический каталог запасных частей к технике: РСМ Энергосредство ЭС-1. Капотирование
1
2
3
4
5
6
6
7
8
8
8
8
9
10
10
11
12
13
14
15
15
15
15
16
16
16
16
16
17
17
17
18
18
19
20
21
21
21
22
22
22
23
23
23
24
25
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 65-00106 | Окантовка |
Загрузка ...
|
|
| 2 | 1.41.000 | Рама |
Загрузка ...
|
|
| 3 | 1.20.250 | Капот |
Загрузка ...
|
|
| 4 | 1.41.660 | Стойка |
Загрузка ...
|
|
| 5 | 1.41.820 | Ось |
Загрузка ...
|
|
| 6 | C 6х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 7 | М6-6gx20.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 8 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 9 | 1.40.270 | Капот |
Загрузка ...
|
|
| 10 | М6-6gx16.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 11 | 1.40.100-01 | Щит |
Загрузка ...
|
|
| 12 | 1.41.806 | Втулка |
Загрузка ...
|
|
| 13 | 1.41.810-01 | Ось |
Загрузка ...
|
|
| 14 | 1.41.680 | Стойка |
Загрузка ...
|
|
| 15 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 16 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 17 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 18 | М10х25.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 19 | 1.41.810 | Ось |
Загрузка ...
|
|
| 20 | 1.41.670 | Стойка |
Загрузка ...
|
|
| 21 | C 10.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 22 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 23 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 24 | 1.40.100 | Щит |
Загрузка ...
|
|
| 25 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 26 | С.6.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 27 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 28 | 145.01.12.701 | Гайка |
Загрузка ...
|
|
| 29 | 2522-6105300-02 | Комплект ручек |
Загрузка ...
|
|
| 30 | 1.58.000 | Воздухозаборник |
Загрузка ...
|
|
| 31 | 1.01.000 | Шасси |
Загрузка ...
|
|
| 32 | 1.40.360 | Щит |
Загрузка ...
|
|
| 33 | 1.41.660-01 | Стойка |
Загрузка ...
|
|
| 34 | РСМ-10.04.24.005А-05 | Уплотнитель |
Загрузка ...
|
|
| 35 | 1.40.380 | Дверь |
Загрузка ...
|
|
| 36 | 1.41.800 | Кронштейн |
Загрузка ...
|
|
| 37 | 1.41.820-01 | Ось |
Загрузка ...
|
|
| 38 | В.М6-6gх30.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 39 | РСМ-10.12.15.002 | Прокладка |
Загрузка ...
|
|
| 40 | 1401.59.01.190 | Кронштейн |
Загрузка ...
|
|
| 41 | В.М6-6gх25.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 42 | 54-01017 | Обойма |
Загрузка ...
|
|
| 43 | 1.41.453 | Скоба |
Загрузка ...
|
|
| 44 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 45 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 46 | 1.41.360 | Щит |
Загрузка ...
|
|
| 47 | 3,2x18.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 48 | 101.00.23.001 | Втулка |
Загрузка ...
|
|
| 49 | 101.00.23.002 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
