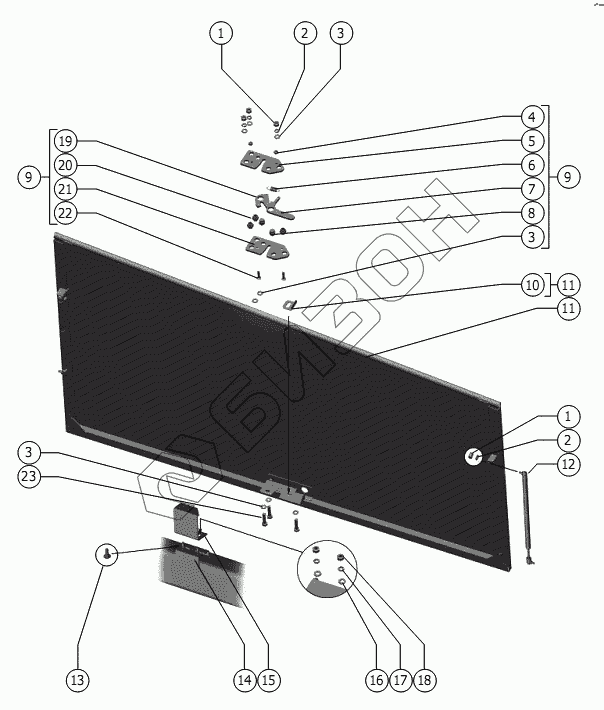

Графический каталог запасных частей к технике: РСМ Энергосредство ЭС-1. Щит
1
1
2
2
3
3
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 2 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 4 | М6-6H.6.019 ГОСТ 5927-70 | Гайка |
Загрузка ...
|
|
| 5 | 101.01.00.461-01 | Плита |
Загрузка ...
|
|
| 6 | РСМ-10.04.18.604 | Пружина |
Загрузка ...
|
|
| 7 | 142.01.57.454 | Курок |
Загрузка ...
|
|
| 8 | 101.01.00.609 | Втулка |
Загрузка ...
|
|
| 9 | 142.01.57.400 | Замок |
Загрузка ...
|
|
| 10 | 1.20.419 | Упор |
Загрузка ...
|
|
| 11 | 1.40.100 | Щит |
Загрузка ...
|
|
| 12 | LIFT-O-MAT 481394 | Пневмоупор |
Загрузка ...
|
|
| 13 | М10х30.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 14 | 1.04.000 | Рама шасси |
Загрузка ...
|
|
| 15 | 1.41.690 | Кронштейн |
Загрузка ...
|
|
| 16 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 17 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 18 | М10-6H.04.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 19 | 101.01.00.455 | Зацеп |
Загрузка ...
|
|
| 20 | 101.01.00.609-01 | Втулка |
Загрузка ...
|
|
| 21 | 101.01.00.461-02 | Плита |
Загрузка ...
|
|
| 22 | В.М6-6gх25.48.019 ГОСТ 17475-80 | Винт |
Загрузка ...
|
|
| 23 | М8-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
