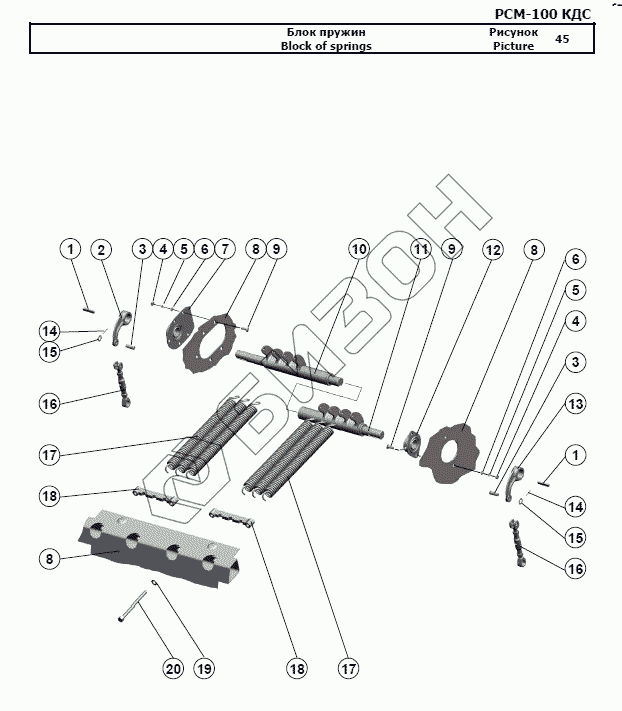

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Блок пружин
1
1
2
3
3
4
4
5
5
6
6
7
8
8
8
9
9
10
11
12
13
14
14
15
15
16
16
17
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Шпонка 12x8x45 | Шпонка 12x8x45 |
Загрузка ...
|
|
| 2 | РСМ-100.05.00.313 | Рычаг |
Загрузка ...
|
|
| 3 | Ось 6-16 b12x40.35.Ц9хр | Ось 6-16 b12x40.35.Ц9хр |
Загрузка ...
|
|
| 4 | Гайка М10-6H.6.019 | Гайка М10-6H.6.019 |
Загрузка ...
|
|
| 5 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 6 | Шайба С 10.01.019 | Шайба С 10.01.019 |
Загрузка ...
|
|
| 7 | РСМ-100.05.00.670 | Крышка |
Загрузка ...
|
|
| 8 | РСМ-100.05.04.000А | Каркас |
Загрузка ...
|
|
| 9 | Болт М10х30.46.019 | Болт М10х30.46.019 |
Загрузка ...
|
|
| 10 | РСМ-100.05.03.660Б | Торсион |
Загрузка ...
|
|
| 11 | РСМ-100.05.03.540А | Торсион |
Загрузка ...
|
|
| 12 | РСМ-100.05.03.410 | Опора |
Загрузка ...
|
|
| 13 | РСМ-100.05.00.313-01 | Рычаг |
Загрузка ...
|
|
| 14 | Шплинт 4x25.019 | Шплинт 4x25.019 |
Загрузка ...
|
|
| 15 | Шайба С.16х1,4.01.019 | Шайба С.16х1,4.01.019 |
Загрузка ...
|
|
| 16 | РСМ-100.05.03.120 | Тяга |
Загрузка ...
|
|
| 17 | РСМ-100.05.03.639 | Пружина |
Загрузка ...
|
|
| 18 | РСМ-100.05.00.650 | Пластина |
Загрузка ...
|
|
| 19 | РСМ-100.05.06.601 | Шайба или РСМ-10.08.01.602 |
Загрузка ...
|
|
| 20 | РСМ-100.05.00.619 | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
