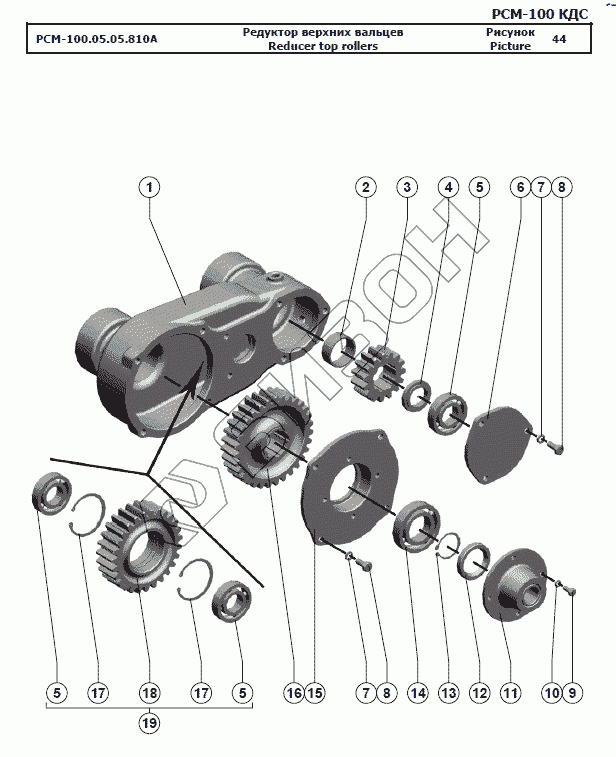

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Редуктор верхних вальцев
РСМ-100.05.05.810А
1
2
3
4
5
5
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РСМ-100.05.05.810А | РСМ-100.05.05.810А | Редуктор верхних вальцев |
Загрузка ...
|
|
| 1 | РСМ-100.05.03.207А | Корпус |
Загрузка ...
|
|
| 2 | РСМ-100.05.03.813 | Втулка |
Загрузка ...
|
|
| 3 | 3518020-46008 | Шестерня промежуточного вала |
Загрузка ...
|
|
| 4 | РСМ-100.05.03.836 | Кольцо |
Загрузка ...
|
|
| 5 | Подшипник 207А | Подшипник 207А |
Загрузка ...
|
|
| 6 | РСМ-10.05.03.116 | Корпус подшипника |
Загрузка ...
|
|
| 7 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 8 | Болт М10-6gx25.88.35.019 | Болт М10-6gx25.88.35.019 |
Загрузка ...
|
|
| 9 | Болт М8-6gx20.88.35.019 | Болт М8-6gx20.88.35.019 |
Загрузка ...
|
|
| 10 | Шайба 8Т 65Г 019 | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| 11 | РСМ-100.05.03.380А | Стакан |
Загрузка ...
|
|
| 12 | Манжета I.2-45х65-1 | Манжета I.2-45х65-1 |
Загрузка ...
|
|
| 13 | Кольцо C45 | Кольцо C45 |
Загрузка ...
|
|
| 14 | Подшипник 209А | Подшипник 209А |
Загрузка ...
|
|
| 15 | РСМ-100.05.03.117 | Стакан |
Загрузка ...
|
|
| 16 | РСМ-100.05.03.611 | Колесо |
Загрузка ...
|
|
| 17 | Кольцо C72 | Кольцо C72 |
Загрузка ...
|
|
| 18 | РСМ-100.05.03.631 | Колесо зубчатое |
Загрузка ...
|
|
| 19 | РСМ-100.05.03.400 | Колесо зубчатое |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
