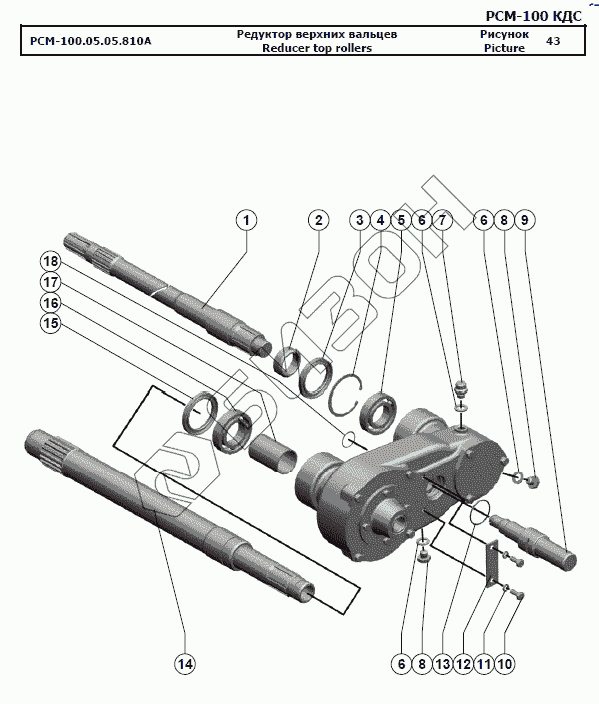

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Редуктор верхних вальцев
РСМ-100.05.05.810А
1
2
3
4
5
6
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РСМ-100.05.05.810А | РСМ-100.05.05.810А | Редуктор верхних вальцев |
Загрузка ...
|
|
| 1 | РСМ-100.05.03.633Б | Вал ведущий |
Загрузка ...
|
|
| 2 | РСМ-100.05.03.814 | Втулка |
Загрузка ...
|
|
| 3 | Манжета I.2-60х85-1 | Манжета I.2-60х85-1 |
Загрузка ...
|
|
| 4 | Кольцо C85 | Кольцо C85 |
Загрузка ...
|
|
| 5 | Подшипник 209А | Подшипник 209А |
Загрузка ...
|
|
| 6 | РСМ-10.01.47.002 | Прокладка |
Загрузка ...
|
|
| 7 | РСМ-10.01.47.110 | Сапун |
Загрузка ...
|
|
| 8 | РСМ-10.01.47.606А | Пробка |
Загрузка ...
|
|
| 9 | РСМ-100.05.03.632А | Ось |
Загрузка ...
|
|
| 10 | Болт М10-6gx25.88.35.019 | Болт М10-6gx25.88.35.019 |
Загрузка ...
|
|
| 11 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 12 | РСМ-100.05.03.502 | Упор |
Загрузка ...
|
|
| 13 | Кольцо 050-055-30-2-2 | Кольцо 050-055-30-2-2 |
Загрузка ...
|
|
| 14 | РСМ-100.05.03.868 | Вал |
Загрузка ...
|
|
| 15 | Манжета I.2-65х90-1 | Манжета I.2-65х90-1 |
Загрузка ...
|
|
| 16 | Подшипник 210АК | Подшипник 210АК |
Загрузка ...
|
|
| 17 | РСМ-100.05.03.846А | Втулка |
Загрузка ...
|
|
| 18 | Кольцо 032-036-25-2-2 | Кольцо 032-036-25-2-2 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
