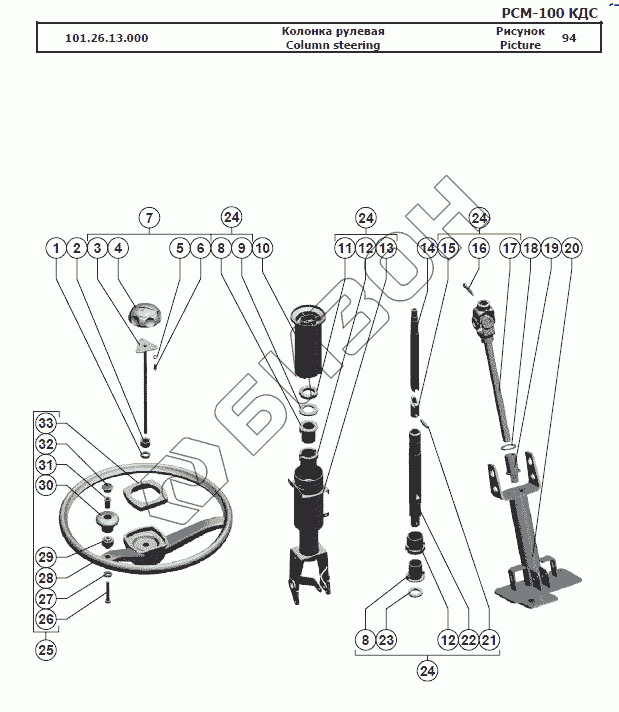

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Колонка рулевая
101.26.13.000
1
2
3
4
5
6
7
8
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 101.26.13.000 | 101.26.13.000 | Колонка рулевая |
Загрузка ...
|
|
| 1 | Шайба 16Т 65Г 019 | Шайба 16Т 65Г 019 |
Загрузка ...
|
|
| 2 | Гайка М16х1,5-6H.6.019 | Гайка М16х1,5-6H.6.019 |
Загрузка ...
|
|
| 3 | 101.06.13.100 | Ось |
Загрузка ...
|
|
| 4 | 101.06.13.002 | Головка |
Загрузка ...
|
|
| 5 | Шайба 5Т 65Г 019 | Шайба 5Т 65Г 019 |
Загрузка ...
|
|
| 6 | Винт В.М5-6gх10.48.019 | Винт В.М5-6gх10.48.019 |
Загрузка ...
|
|
| 7 | 101.06.13.040 | Зажим |
Загрузка ...
|
|
| 8 | РСМ-10.04.13.003 | Втулка |
Загрузка ...
|
|
| 9 | Шайба С.27х3,9.01.019 | Шайба С.27х3,9.01.019 |
Загрузка ...
|
|
| 10 | 101.06.13.001 | Чехол |
Загрузка ...
|
|
| 11 | Гайка М30х1,5-6H.05.019 | Гайка М30х1,5-6H.05.019 |
Загрузка ...
|
|
| 12 | РСМ-10.04.13.005 | Виброизолятор |
Загрузка ...
|
|
| 13 | 101.26.13.090 | Стойка |
Загрузка ...
|
|
| 14 | 101.06.13.803 | Вал рулевой |
Загрузка ...
|
|
| 15 | А 63.01.201 | Хвостовик вала |
Загрузка ...
|
|
| 16 | Шплинт 6,3x36.019 | Шплинт 6,3x36.019 |
Загрузка ...
|
|
| 17 | Шарнир с валом 01.005.2100-00.0011 | Шарнир с валом 01.005.2100-00.0011 |
Загрузка ...
|
|
| 18 | 101.06.13.421 | Шайба |
Загрузка ...
|
|
| 19 | 101.06.13.030 | Насадка |
Загрузка ...
|
|
| 20 | 101.06.13.060 | Стойка |
Загрузка ...
|
|
| 21 | Штифт 8m6 х 36 | Штифт 8m6 х 36 |
Загрузка ...
|
|
| 22 | 101.06.13.130 | Вал |
Загрузка ...
|
|
| 23 | Шайба С.22х3,9.01.019 | Шайба С.22х3,9.01.019 |
Загрузка ...
|
|
| 24 | 101.26.13.010 | Вал рулевой |
Загрузка ...
|
|
| 25 | 101.06.13.110 | Колесо рулевое |
Загрузка ...
|
|
| 26 | Болт М8-6gx60.88.35.019 | Болт М8-6gx60.88.35.019 |
Загрузка ...
|
|
| 27 | Шайба C 8.01.019 | Шайба C 8.01.019 |
Загрузка ...
|
|
| 28 | 101.06.13.022 | Колесо рулевое |
Загрузка ...
|
|
| 29 | 101.06.13.615 | Втулка |
Загрузка ...
|
|
| 30 | РСМ-10.04.13.031 | Рукоятка |
Загрузка ...
|
|
| 31 | 101.06.13.616 | Ось |
Загрузка ...
|
|
| 32 | РСМ-10.02.02.011 | Заглушка |
Загрузка ...
|
|
| 33 | 101.06.13.005 | Накладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
