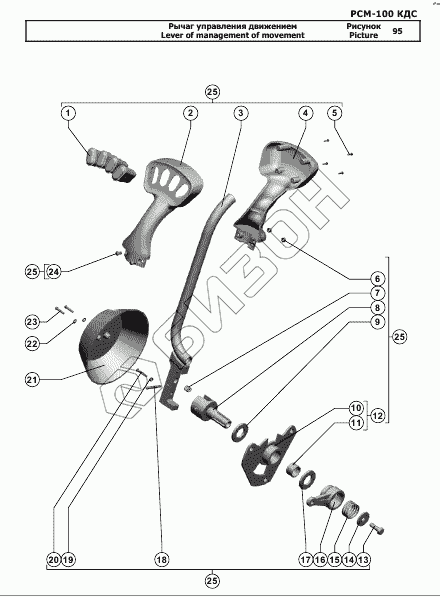

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Рычаг управления движением
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Переключатель 92.3709 | Переключатель 92.3709 |
Загрузка ...
|
|
| 2 | 101.06.16.007 | Рукоятка |
Загрузка ...
|
|
| 3 | 101.06.16.020 | Рычаг |
Загрузка ...
|
|
| 4 | 101.06.16.008 | Рукоятка |
Загрузка ...
|
|
| 5 | Винт 4х10.01.019 | Винт 4х10.01.019 |
Загрузка ...
|
|
| 6 | Гайка М5-6H.6.019 | Гайка М5-6H.6.019 |
Загрузка ...
|
|
| 7 | РСМ-10.04.13.614Б | Пружина |
Загрузка ...
|
|
| 8 | РСМ-10.04.13.612Б | Вал |
Загрузка ...
|
|
| 9 | РСМ-10.04.13.006А | Шайба или РСМ-10.04.13.015 |
Загрузка ...
|
|
| 10 | РСМ-10Б.04.30.060 | Диск |
Загрузка ...
|
|
| 11 | РСМ-10.04.13.007А | Втулка |
Загрузка ...
|
|
| 12 | РСМ-10Б.04.30.030 | Диск |
Загрузка ...
|
|
| 13 | Болт М8-6gx25.88.35.019 | Болт М8-6gx25.88.35.019 |
Загрузка ...
|
|
| 14 | РСМ-10.04.13.422 | Шайба |
Загрузка ...
|
|
| 15 | РСМ-10.04.13.613А | Пружина |
Загрузка ...
|
|
| 16 | РСМ-10.04.13.305 | Рычаг |
Загрузка ...
|
|
| 17 | РСМ-10.04.13.006А | Шайба или РСМ-10.04.13.015 |
Загрузка ...
|
|
| 18 | Штифт 5 х 40 | Штифт 5 х 40 |
Загрузка ...
|
|
| 19 | Гайка М4-6H.6.019 | Гайка М4-6H.6.019 |
Загрузка ...
|
|
| 20 | Винт В.М4-6gх25-25.48.016 | Винт В.М4-6gх25-25.48.016 |
Загрузка ...
|
|
| 21 | РСМ-10.04.30.001 | Крышка |
Загрузка ...
|
|
| 22 | Шайба С.4.01.019 | Шайба С.4.01.019 |
Загрузка ...
|
|
| 23 | Винт В.М4-6gх20.48.036 | Винт В.М4-6gх20.48.036 |
Загрузка ...
|
|
| 24 | Винт В.М5-6gх10.48.019 | Винт В.М5-6gх10.48.019 |
Загрузка ...
|
|
| 25 | РСМ-100.26.16.000 | Рычаг управления движением |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
