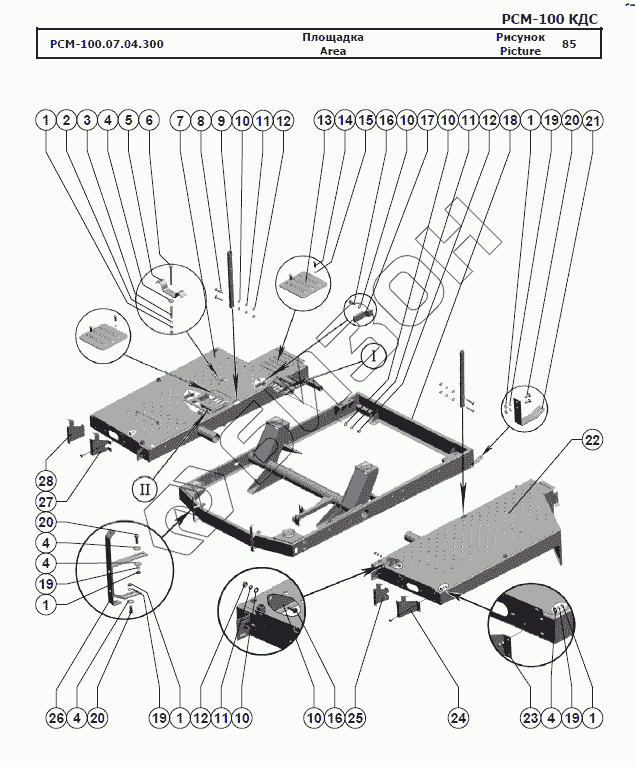

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Площадка
РСМ-100.07.04.300
1
1
1
1
1
2
3
4
4
4
4
4
5
6
7
8
9
10
10
10
10
10
11
11
11
12
12
12
13
14
15
16
16
17
18
19
19
19
19
20
20
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РСМ-100.07.04.300 | РСМ-100.07.04.300 | Площадка |
Загрузка ...
|
|
| 1 | Гайка М8-6H.6.019 | Гайка М8-6H.6.019 |
Загрузка ...
|
|
| 2 | Шайба С.8х1,4.01.019 | Шайба С.8х1,4.01.019 |
Загрузка ...
|
|
| 3 | РСМ-10.05.08.604А | Пружина |
Загрузка ...
|
|
| 4 | Шайба C 8.01.019 | Шайба C 8.01.019 |
Загрузка ...
|
|
| 5 | РСМ-10.05.08.509А | Зажим |
Загрузка ...
|
|
| 6 | Болт М8-6gx80.88.35.019 | Болт М8-6gx80.88.35.019 |
Загрузка ...
|
|
| 7 | РСМ-100.07.04.330 | Площадка |
Загрузка ...
|
|
| 8 | Болт M10x60 | Болт M10x60 |
Загрузка ...
|
|
| 9 | РСМ-100.01.00.600 | Стойка |
Загрузка ...
|
|
| 10 | Шайба С.10.01.019 | Шайба С.10.01.019 |
Загрузка ...
|
|
| 11 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 12 | Гайка М10-6H.6.019 | Гайка М10-6H.6.019 |
Загрузка ...
|
|
| 13 | РСМ-100.07.00.441 | Крышка |
Загрузка ...
|
|
| 14 | Винт В.М6-6gх16.48.019 | Винт В.М6-6gх16.48.019 |
Загрузка ...
|
|
| 15 | Шайба 6Т 65Г 019 | Шайба 6Т 65Г 019 |
Загрузка ...
|
|
| 16 | Болт М10-6gx30.88.35.019 | Болт М10-6gx30.88.35.019 |
Загрузка ...
|
|
| 17 | РСМ-10.10.20.030А | Блок диодов |
Загрузка ...
|
|
| 18 | РСМ-100.07.04.310 | Рама |
Загрузка ...
|
|
| 19 | Шайба 8Т 65Г 019 | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| 20 | Болт М8-6gx20.88.35.019 | Болт М8-6gx20.88.35.019 |
Загрузка ...
|
|
| 21 | РСМ-100.07.04.503 | Кронштейн |
Загрузка ...
|
|
| 22 | РСМ-100.07.04.320 | Площадка |
Загрузка ...
|
|
| 23 | Болт М8-6gx25.88.35.019 | Болт М8-6gx25.88.35.019 |
Загрузка ...
|
|
| 24 | 101.07.00.520-01 | Кронштейн |
Загрузка ...
|
|
| 25 | 101.07.00.510-01 | Кронштейн |
Загрузка ...
|
|
| 26 | 101.07.00.530 | Кронштейн |
Загрузка ...
|
|
| 27 | 101.07.00.510 | Кронштейн |
Загрузка ...
|
|
| 28 | 101.07.00.520 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
