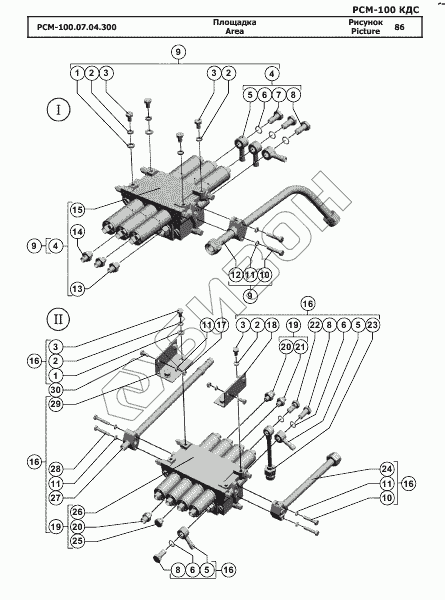

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Площадка
РСМ-100.07.04.300
1
1
2
2
2
2
3
3
3
3
4
4
5
5
5
6
6
6
7
8
8
8
9
9
9
10
10
11
11
11
11
12
13
14
15
16
16
16
16
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РСМ-100.07.04.300 | РСМ-100.07.04.300 | Площадка |
Загрузка ...
|
|
| 1 | Шайба С.10.01.019 | Шайба С.10.01.019 |
Загрузка ...
|
|
| 2 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 3 | Болт М10-6gx16.88.35.019 | Болт М10-6gx16.88.35.019 |
Загрузка ...
|
|
| 4 | РСМ-100.21.35.180Б | Гидрораспределитель |
Загрузка ...
|
|
| 5 | РСМ-100.21.31.615А | Угольник поворотный |
Загрузка ...
|
|
| 6 | Кольцо 016-020-25-2-6 | Кольцо 016-020-25-2-6 |
Загрузка ...
|
|
| 7 | 54-60947 | Болт |
Загрузка ...
|
|
| 8 | 54-60505 | Болт |
Загрузка ...
|
|
| 9 | РСМ-100.21.35.210 | Гидрораспределитель |
Загрузка ...
|
|
| 10 | Болт М8-6gx40.88.35.019 | Болт М8-6gx40.88.35.019 |
Загрузка ...
|
|
| 11 | Шайба 8Т 65Г 019 | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| 12 | РСМ-100.21.35.260А | Трубопровод |
Загрузка ...
|
|
| 13 | РСМ-10Б.09.69.622В-02 | Штуцер ввертной |
Загрузка ...
|
|
| 14 | РСМ-10Б.09.69.622В-04 | Штуцер ввертной |
Загрузка ...
|
|
| 15 | Гидрораспределитель 3РЭ50-03 У1 | Гидрораспределитель 3РЭ50-03 У1 |
Загрузка ...
|
|
| 16 | РСМ-100.21.45.010 | Гидрораспределитель |
Загрузка ...
|
|
| 17 | Гайка М8-6H.6.019 | Гайка М8-6H.6.019 |
Загрузка ...
|
|
| 18 | РСМ-100.21.45.402 | Кронштейн |
Загрузка ...
|
|
| 19 | РСМ-100.21.45.020 | Гидрораспределитель |
Загрузка ...
|
|
| 20 | РСМ-10Б.09.69.621Б | Штуцер ввертной |
Загрузка ...
|
|
| 21 | РСМ-10Б.09.69.622В-01 | Штуцер ввертной |
Загрузка ...
|
|
| 22 | 54-60506 | Болт |
Загрузка ...
|
|
| 23 | РСМ-10Б.09.35.020 | Угольник поворотный |
Загрузка ...
|
|
| 24 | РСМ-100.21.45.030 | Трубопровод |
Загрузка ...
|
|
| 25 | 54-60948 | Заглушка |
Загрузка ...
|
|
| 26 | Гидрораспределитель 4РЭГ50-47У1 | Гидрораспределитель 4РЭГ50-47У1 |
Загрузка ...
|
|
| 27 | РСМ-100.21.45.040 | Трубопровод |
Загрузка ...
|
|
| 28 | Болт М8-6gx45.88.35.019 | Болт М8-6gx45.88.35.019 |
Загрузка ...
|
|
| 29 | РСМ-100.21.45.401 | Кронштейн |
Загрузка ...
|
|
| 30 | Болт М8-6gx20.88.35.01 | Болт М8-6gx20.88.35.01 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
