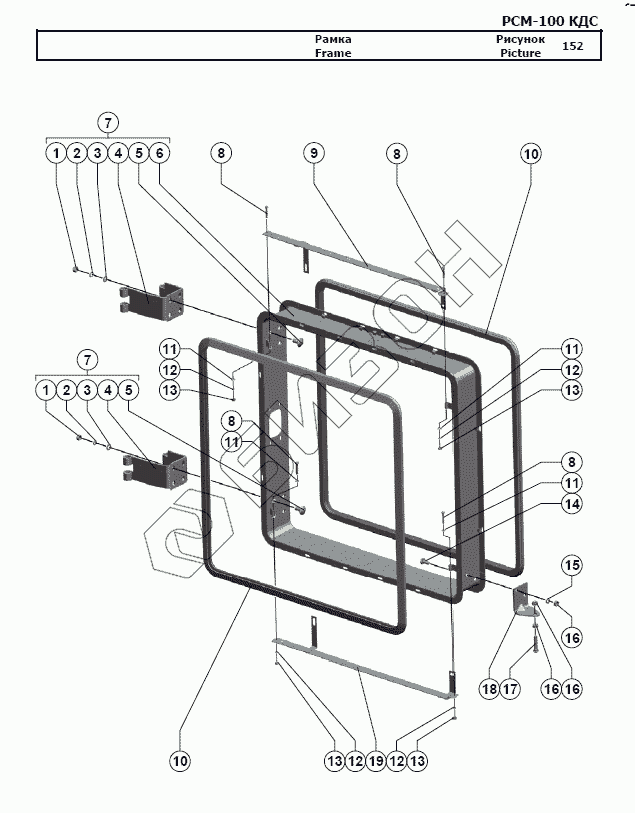

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Рамка
1
1
2
2
3
3
4
4
5
5
6
7
7
8
8
8
8
9
10
10
11
11
11
11
12
12
12
12
13
13
13
13
14
15
16
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Гайка М10-6H.6.019 | Гайка М10-6H.6.019 |
Загрузка ...
|
|
| 2 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 3 | Шайба С.10.01.019 | Шайба С.10.01.019 |
Загрузка ...
|
|
| 4 | РСМ-10Б.06.02.020 | Петля |
Загрузка ...
|
|
| 5 | Болт М10х20.46.019 | Болт М10х20.46.019 |
Загрузка ...
|
|
| 6 | РСМ-100.08.06.060 | Рамка |
Загрузка ...
|
|
| 7 | РСМ-100.08.06.050А | Рамка |
Загрузка ...
|
|
| 8 | Болт М6-6gx35.48.019 | Болт М6-6gx35.48.019 |
Загрузка ...
|
|
| 9 | РСМ-10.05.14.010Б | Рамка конденсатора |
Загрузка ...
|
|
| 10 | РСМ-10.05.02.006Г | Уплотнитель |
Загрузка ...
|
|
| 11 | Шайба С.6х1,4.01.019 | Шайба С.6х1,4.01.019 |
Загрузка ...
|
|
| 12 | Шайба 6Т 65Г 019 | Шайба 6Т 65Г 019 |
Загрузка ...
|
|
| 13 | Гайка М6-6H.6.019 | Гайка М6-6H.6.019 |
Загрузка ...
|
|
| 14 | Болт М10-6gx20.88.35.019 | Болт М10-6gx20.88.35.019 |
Загрузка ...
|
|
| 15 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 16 | Гайка М10-6H.6.019 | Гайка М10-6H.6.019 |
Загрузка ...
|
|
| 17 | Болт М10х50.46.019 | Болт М10х50.46.019 |
Загрузка ...
|
|
| 18 | РСМ-10.05.02.509А | Уголок |
Загрузка ...
|
|
| 19 | РСМ-10.05.14.010Б-01 | Рамка конденсатора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
