Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Щиток

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6

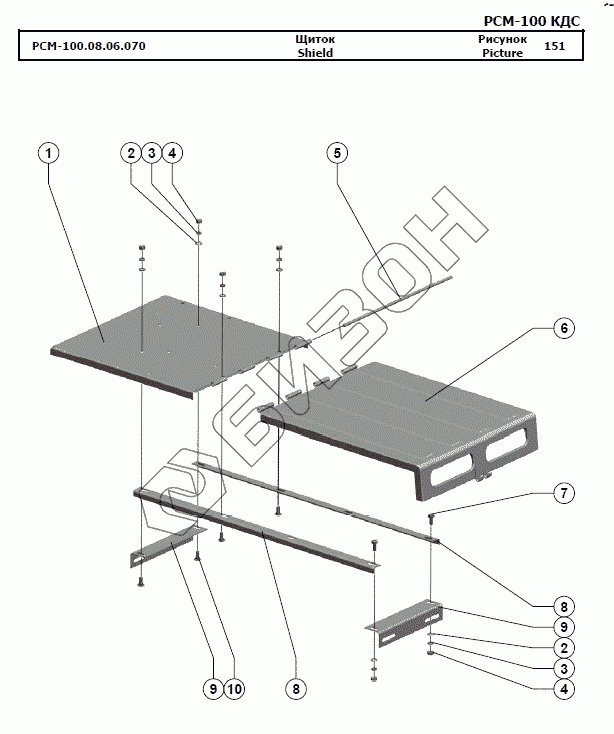

РСМ-100.08.06.070
1
2
2
3
3
4
4
5
6
7
8
8
9
9
10
Позиция на иллюстрации Заводской номер детали Название детали Цена
РСМ-100.08.06.070 РСМ-100.08.06.070 Щиток
Загрузка ...
1 РСМ-10.05.13.040В Щиток
Загрузка ...
2 Шайба С.8х1,4.01.019 Шайба С.8х1,4.01.019
Загрузка ...
3 Шайба 8Т 65Г 019 Шайба 8Т 65Г 019
Загрузка ...
4 Гайка М8-6H.6.019 Гайка М8-6H.6.019
Загрузка ...
5 РСМ-10.05.13.602 Ось
Загрузка ...
6 РСМ-100.17.00.840 Щиток
Загрузка ...
7 Болт М8-6gx20.88.35.019 Болт М8-6gx20.88.35.019
Загрузка ...
8 РСМ-10.05.13.429В Уголок
Загрузка ...
9 РСМ-10.05.13.418А Кронштейн
Загрузка ...
10 Болт М8х20.46.019 Болт М8х20.46.019
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
